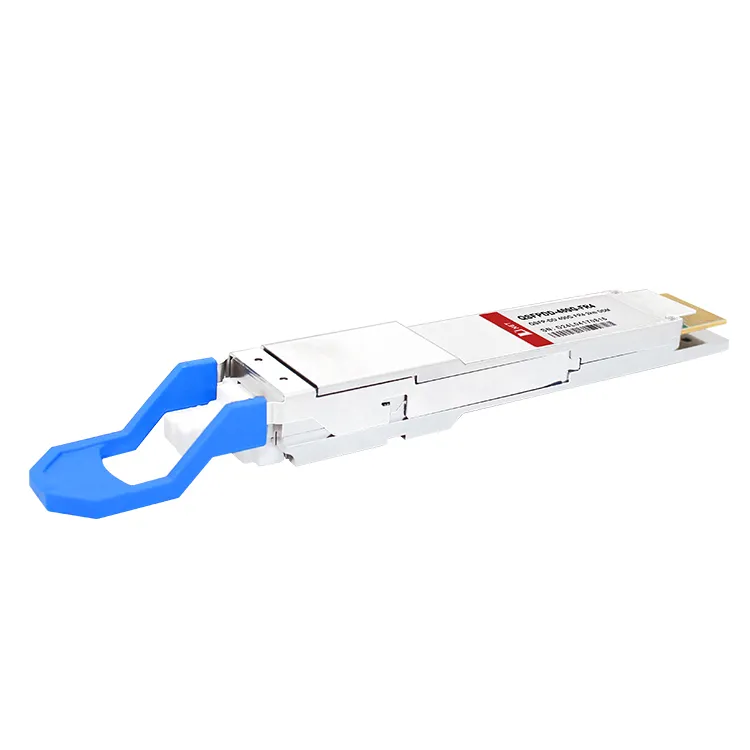

Tính năng sản phẩm
●Tuân thủ QSFP-DD MSA
●4 làn CWDM Thiết kế MUX/DEMUX
●100G Lambda MSA 400G-FR4 tuân thủ thông số kỹ thuật
●Mức tiêu thụ điện năng tối đa 10W
●Truyền lên tới 2 km trên cáp quang chế độ đơn (SMF)với FEC
●Nguồn điện đơn +3.3V
●Đầu nối LC song công
●Khiếu nại về RoHS
Ứng dụng
●400G BASE-FR4 Ethernet
●Kết nối trung tâm dữ liệu
●Kết nối InfiniBand
●Mạng doanh nghiệp
Chú phổ biến: Nhà sản xuất, nhà cung cấp, nhà máy sản xuất bộ thu phát quang 400g qsfp-dd fr{2}}km tại Trung Quốc
Xếp hạng tối đa tuyệt đối
|
tham số |
Biểu tượng |
tối thiểu |
Tối đa |
Đơn vị |
|
Nhiệt độ bảo quản Rsự tức giận |
tsrg |
-40 |
+85 |
bằng cấp |
|
Điện áp cung cấp |
Vcc |
0 |
4 |
V |
|
Liên quan đến Độ ẩm |
RH |
10% đến 90% không ngưng tụ |
||
Điều kiện hoạt động được đề xuất
|
tham số |
Biểu tượng |
tối thiểu |
Tối đa |
Đơn vị |
|
Nhiệt độ bảo quản Rsự tức giận |
tsrg |
-40 |
+85 |
bằng cấp |
|
Điện áp cung cấp |
Vcc |
0 |
4 |
V |
|
Liên quan đến Độ ẩm |
RH |
10% đến 90% không ngưng tụ |
||
Thông số quang học của máy phát
|
Máy phát tham số |
Ngõ |
tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị |
||||
|
Công suất phóng trung bình trên mỗi làn |
-3.3 |
3.5 |
dBm |
||||||
|
Tổng công suất phóng trung bình |
9.3 |
dBm |
|||||||
|
Điều chế quang học Dutter Biên độ (OMA bên ngoài), mỗi làn |
-0.3 |
3.7 |
dBm |
||||||
|
Sự khác biệt về sức mạnh phóng giữa bất kỳ hai làn đường (OMA bên ngoài) |
4 |
Db |
|||||||
|
Công suất phóng trung bình trên mỗi làn @TX Tắt trạng thái |
-20 |
dBm |
|||||||
|
Khởi chạy Power ở bên ngoài OMA trừ TDECQ, mỗi Lane cho ER Lớn hơn hoặc bằng 4,5dB cho phòng cấp cứu<4.5dB |
-1.7 -1.6 |
dBm |
|||||||
|
Đóng mắt máy phát và phân tán cho PAM4, mỗi làn |
3.4 |
Db |
|||||||
|
Tỷ lệ tuyệt chủng |
3.5 |
Db |
|||||||
|
Tiếng ồn cường độ tương đối (OMA) |
-136 |
dB% 2fHz |
|||||||
|
Khẩu phần ức chế chế độ phụ (SMSR) |
30 |
Db |
|||||||
|
Dung sai mất mát phản hồi quang học |
17.1 |
Db |
|||||||
|
Phản xạ máy phát |
-26 |
Db |
|||||||
|
Độ chính xác giám sát công suất đầu ra của máy phát |
-3 |
3 |
Db |
||||||
|
TDECQ-10*log10(Ceq), mỗi làn |
3.4 |
Db |
|||||||
|
Thời gian chuyển tiếp máy phát |
17 |
Ps |
|||||||
Thông số kỹ thuật điện tốc độ cao
|
tham số |
tối thiểu |
Đặc trưng |
Tối đa |
Đơn vị Ghi chú |
|
|
Đặc tính đầu ra điện của máy thu Tại TP4 |
|||||
|
Tỷ lệ tín hiệu trên mỗi làn |
26.5625 |
GBd |
|||
|
Đầu ra chế độ chung AC điện áp (RMS) |
17.5 |
Mv |
|||
|
Điện áp đầu ra từ đỉnh đến đỉnh khác nhau |
900 |
Mv |
|||
|
ESMW cận cuối (Đối xứng mắt chiều rộng mặt nạ) |
0.265 |
giao diện người dùng |
|||
|
Chiều cao mắt gần cuối, chênh lệch |
70 |
Mv |
|||
|
ESMW xa (Mắt đối xứng chiều rộng mặt nạ) |
0.2 |
giao diện người dùng |
|||
|
Chiều cao mắt xa, chênh lệch |
30 |
Mv |
|||
|
Tỷ lệ ISl trước con trỏ ở xa |
-4.5 |
2.5 |
% |
||
|
9.5-0.37f |
Db |
0.01-8GHz |
|||
|
4.75-7.4nhật ký 10 (f/14) |
Db |
8-19 GHz |
|||
|
Chế độ chung đến vi sai |
22-20(f/25.78) |
Db |
0.01-12.89GHz |
||
|
15-6nhật ký 10 (f/25.78) |
dB |
12.89-19 GHz |
|||
|
Sự kết thúc khác biệt không phù hợp |
10 |
% |
|||
|
Thời gian chuyển tiếp (tối thiểu, 20% đến 80%) |
9.5 |
Ps |
|||
|
Điện áp chế độ chung DC |
-350 |
2850 |
mV |
||
|
Máy phát điện đặc tính đầu vàos tại TP1 |
|||||
|
Tỷ lệ tín hiệu, mỗi làn |
26.5625 |
GBd |
|||
|
Dung sai điện áp đầu vào pk-pk vi sai |
900 |
mV |
|||
|
9.5-0.37f |
dB |
0.01-8GHz |
|||
|
4.75-7.4log 10 (f/14) |
Db |
8-19 GHz |
|||
|
22-20(f/25.78) |
Db |
0.01-12.89GHz |
|||
|
15-6nhật ký 10 (f/25.78) |
Db |
12.89-19 GHz |
|||
|
Sự kết thúc khác biệt không phù hợp |
10 |
% |
|||
|
Kiểm tra đầu vào căng thẳng mô-đun |
mỗi phần 120E.3.4.1 IEEE802.3 giây |
||||
|
Phạm vi dung sai điện áp một đầu |
-0.4 |
3.3 |
V |
||
|
Điện áp chế độ chung |
-350 |
2850 |
Mv |
||
Thông tin đặt hàng
|
Mã sản phẩm |
Sự miêu tả |
|
QDD-400G-FR4 |
Bộ thu phát quang 400G QSFP-DD FR4 |
Câu hỏi thường gặp
Câu hỏi: 400G QSFP-DD FR4 có hỗ trợ cắm nóng không?
Câu hỏi: 400G QSFP-DD FR4 có thể truyền dữ liệu bao xa?
Câu hỏi: 400G QSFP-DD FR4 được truyền đi như thế nào?
