Dịch vụ mô-đun thu phát quang của D-net
● Hỗ trợ tương thích:D-NET cung cấp các dịch vụ tương thích để đảm bảo các mô-đun quang tương thích với thiết bị của các nhà sản xuất hàng đầu.
● Dịch vụ được cá nhân hóa:D-NET cung cấp các tùy chọn tùy chỉnh OEM cho các sản phẩm của mình. Theo yêu cầu, khách hàng có thể có nhãn logo màu phù hợp với nhu cầu của mình.
● Thời gian giao hàng tiêu chuẩn:3 ngày
● Giải pháp vận chuyển mở rộng:D-NET hợp tác với các công ty chuyển phát nhanh có uy tín cao như SF, FedEx, DHL, UPS và các công ty khác để đảm bảo dịch vụ vận chuyển đáng tin cậy.
Đặc trưng
● Tốc độ dữ liệu hoạt động là 1,25Gbps
● Có 18-Bộ phát LD CWDM DFB có bước sóng từ
● 1270nm đến 1610nm, với bước 40nm
● Tuân thủ các tiêu chuẩn SFP MSA và SFF-8472
● Tương thích với thông số kỹ thuật SONET OC-24-LR-1
● Tuân thủ RoHS
● Được cấp nguồn bằng nguồn điện đơn +3.3V
● Dấu chân SFP có thể cắm nóng với đầu nối LC song công
● Phạm vi nhiệt độ trường hợp vận hành:
● Tiêu chuẩn: 0 độ đến +70 độ
Ứng dụng
● Gigabit Ethernet
● Cơ sở hạ tầng chuyển mạch kênh sợi quang
● Giao diện bộ định tuyến/máy chủ
● Các hệ thống truyền dẫn quang khác

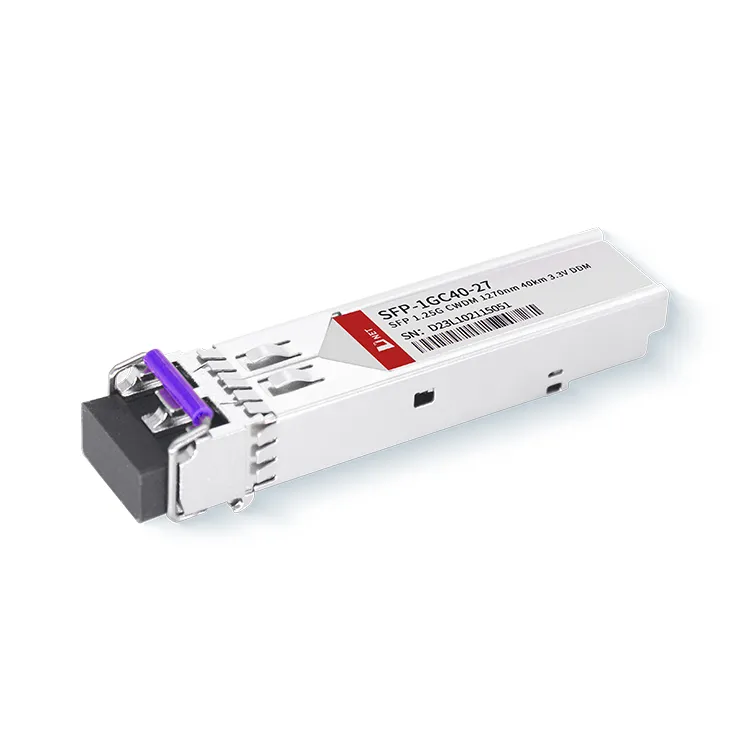

Chi tiết sản phẩm
Được trang bị đầu nối SFP chân 20-, mô-đun này hỗ trợ chức năng cắm nóng. Nó được thiết kế đặc biệt để sử dụng với sợi quang đơn mode. Phần máy thu kết hợp bộ tiền khuếch đại máy dò InGaAs (IDP) tích hợp, được gắn trong tiêu đề quang, cùng với IC hậu khuếch đại giới hạn.
Chú phổ biến: sfp-1g-cwdm-1270-40, nhà sản xuất, nhà cung cấp, nhà máy sfp-1g-cwdm-1270-40 của Trung Quốc
Xếp hạng tối đa tuyệt đối
|
tham số |
Biểu tượng |
tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
|
Nhiệt độ bảo quản |
TS |
-40 |
+85 |
bằng cấp |
|
|
Điện áp cung cấp |
VCC |
-0.5 |
3.6 |
V |
|
|
Độ ẩm tương đối |
RH |
0 |
90 |
% |
Môi trường hoạt động được đề xuất
|
tham số |
Biểu tượng |
tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
|
Trường hợp nhiệt độ hoạt động |
Tc |
0 |
+70 |
bằng cấp |
|
|
Điện áp cung cấp |
VCC |
3.15 |
3.45 |
V |
|
|
Cung cấp hiện tại |
Icc |
300 |
ma |
||
|
Tốc độ dữ liệu |
GBE |
1.25 |
Gbps |
||
|
FC |
1.063 |
Gbps |
Đặc tính điện
(TOP =0 đến 70độ , VCC=3.135 đến 3.465 Vôn)
|
tham số |
Biểu tượng |
tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
Ghi chú |
|
|
Phần máy phát |
|||||||
|
Trở kháng vi sai đầu vào |
RTRONG |
85 |
100 |
115 |
Ω |
|
|
|
Xoay đầu vào dữ liệu kết thúc đơn |
Vin PP |
400 |
2000 |
mVp-p |
|||
|
Truyền điện áp vô hiệu hóa |
VD |
2.0 |
Vcc |
V |
|||
|
Truyền điện áp cho phép |
VVN |
0 |
0.8 |
V |
|||
|
Lỗi Tx |
Lỗi |
Xin cảm ơn_f |
2.0 |
V |
|||
|
Bình thường |
Tx{0}}n |
0 |
V |
||||
|
Phần nhận |
|||||||
|
Xoay đầu ra dữ liệu kết thúc đơn |
Vout,pp |
370 |
1800 |
mv |
|||
|
Lỗi LOS |
Vlỗi lầm |
2 |
Vcc |
V |
|||
|
LOS bình thường |
Vthua cũng khôngm |
0 |
0.8 |
V |
|||
Thông số quang học
(TOP =0 đến 70 độ , VCC=3.135 đến 3,465 Vôn)
|
tham số |
Biểu tượng |
tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
Ghi chú |
|
Phần máy phát |
||||||
|
Bước sóng trung tâm |
λc |
λ-6 |
λ |
λ+6.5 |
bước sóng |
|
|
Độ rộng quang phổ(-20dB) |
△λ |
1 |
bước sóng |
|||
|
Tỷ lệ loại bỏ chế độ bên |
SMSR |
30 |
dB |
|||
|
Công suất đầu ra quang |
Pngoài |
-5 |
0 |
dBm |
1 |
|
|
Thời gian tăng/giảm quang học |
tr / tf |
260 |
ps |
2 |
||
|
Tỷ lệ tuyệt chủng |
phòng cấp cứu |
8.2 |
dB |
|||
|
Mặt nạ mắt cho đầu ra quang học |
Tuân thủ IEEE802.3z (an toàn laser loại 1) |
|||||
|
Phần nhận |
|
|||||
|
Bước sóng đầu vào quang học |
λc |
1260 |
1620 |
bước sóng |
||
|
Quá tải máy thu |
Pôi |
-8 |
dBm |
3 |
||
|
Độ nhạy RX |
Sen |
-24 |
dBm |
3 |
||
|
Xác nhận RX{0}}LOS |
LOS A |
-40 |
dBm |
|||
|
RX_LOS Hủy xác nhận |
LOS D |
-25 |
dBm |
|||
|
Độ trễ RX{0}}LOS |
LOSH |
0.5 |
dB |
|||
|
Thông số chung |
||||||
|
Tốc độ dữ liệu |
BR |
1.063/1.25 |
Gb/s |
|||
|
Tỷ lệ lỗi bit |
BER |
10-12 |
||||
|
Tối đa. Độ dài liên kết được hỗ trợ trên 9/125μm SMF@1,25Gb/s |
LTỐI ĐA |
40 |
km |
|||
|
Tổng ngân sách hệ thống |
LB |
21 |
dB |
|||
Ghi chú
1. Nguồn quang được đưa vào SMF.
2. 20-80%.
3. Đo bằng PRBS 27-1lúc 10 giờ-12BER
Thông tin đặt hàng
|
Mã sản phẩm |
Sự miêu tả |
|
SFP-1GC40-27 |
Bộ thu phát CWDM SFP 1,25Gb/s 40km có thể cắm nóng, LC song công, +3.3V, 1270nm, CWDM DFB, Chế độ đơn, DDM |
Câu hỏi thường gặp
1. Khoảng cách của CWDM SFP 1470 là bao nhiêu?
Đáp: SFP-1GC40-27 từ D-NET có khoảng cách truyền tối đa là 40 km và hỗ trợ tốc độ dữ liệu 1,25 Gbps.
2. Cái gì tương thích với 1,25 g SFP?
Đáp: Bộ thu phát SFP 1.25G-SFP-550D hoàn toàn tuân thủ SFP MSA và SFF-8472. Do đó, mô-đun quang 1.25G tương thích với đại đa số các thiết bị mạng.
3. Làm cách nào để biết mô-đun SFP có tương thích hay không?
Trả lời: (1) Loại đầu nối, chẳng hạn như LC, SC.
(2) Chế độ (chế độ đơn hoặc đa chế độ).
(3) Bước sóng, chẳng hạn như 850 nm, 1310 nm hoặc 1550 nm.
(4) Hỗ trợ DDM.
(5) Tốc độ, chẳng hạn như 1,25Gbps.
