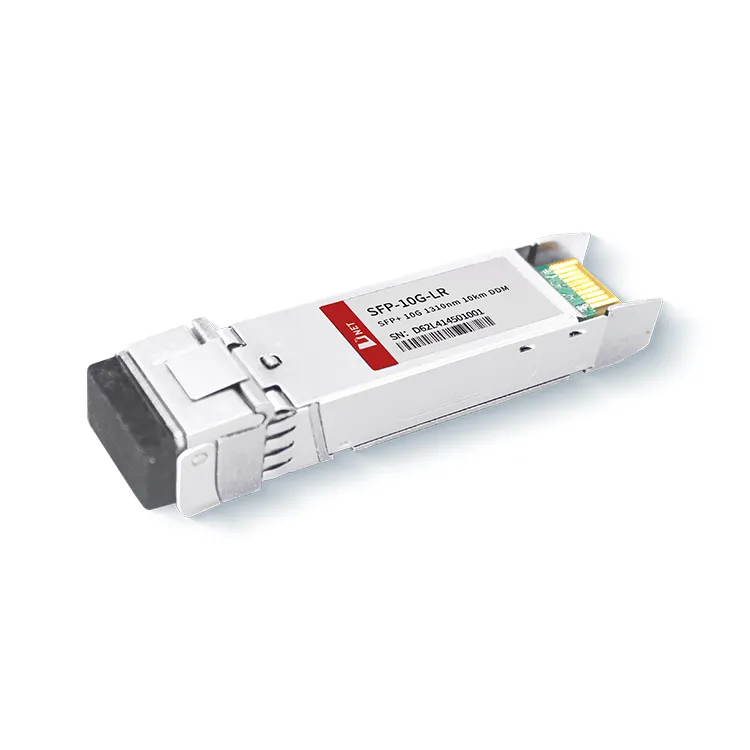

Mô-đun 10G LR 10KM của D-NET tuân thủ các tiêu chuẩn SFF-8431, SFF-8432 và IEEE 802.3ae 10GBASE-LR. Nó hoạt động ở bước sóng 1310nm, tần số thường được sử dụng trong truyền thông quang học tầm xa. Mô-đun này tuân thủ hệ số dạng SFP tuân thủ đầy đủ, cung cấp khả năng cắm nóng, hỗ trợ nâng cấp đơn giản lên các cổng quang và đảm bảo phát ra nhiễu điện từ (EMI) thấp.

Chú phổ biến: SFP+ 10Mô-đun thu phát G LR 10km, SFP Trung Quốc+ 10Nhà sản xuất, nhà cung cấp, nhà máy sản xuất mô-đun thu phát G LR 10km

Xếp hạng tối đa tuyệt đối

tham số		Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị
Nhiệt độ bảo quản		T_S	-40		+85	bằng cấp
Trường hợp nhiệt độ hoạt động	Thuộc về thương mại	T_A	0		70	bằng cấp
Trường hợp nhiệt độ hoạt động	Công nghiệp		-40		+85	bằng cấp
Điện áp cung cấp tối đa		Vcc	-0.5		4	V
Độ ẩm tương đối		RH	0		85	%

Đặc tính điện

tham số	Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị	Ghi chú
Điện áp cung cấp	Vcc	3.135		3.465	V
Cung cấp hiện tại	Icc			430	ma
Tiêu thụ điện năng	P			1.5	W
Phần máy phát
Trở kháng vi sai đầu vào	R_TRONG		100		Ω	1
Dung sai điện áp DC một đầu vào Tx (Tham chiếu VeeT)	V	-0.3		4	V
Sự dao động điện áp đầu vào vi sai	Vin,pp	180		700	Mv	2
Truyền điện áp vô hiệu hóa	V_D	2		Vcc	V	3
Truyền điện áp cho phép	V_VN	Vee		Vee+0.8	V
Phần nhận
Dung sai điện áp đầu ra một đầu cuối	V	-0.3		4	V
Điện áp chênh lệch đầu ra Rx	Võ	300		850	Mv
Thời gian tăng và giảm đầu ra Rx	Tr/Tf	30			Ps	4
Lỗi LOS	V_{LOS lỗi}	2		Vcc_{CHỦ NHÀ}	V	5
LOS bình thường	V_{định mức LOS}	Vee		Vee+0.8	V	5

Ghi chú
1. Đầu vào kết thúc ở 100 ohm.
2. Kết nối trực tiếp với chân đầu vào dữ liệu TX. Khớp nối AC từ chân tới IC điều khiển laser.
3. LOS là đầu ra của bộ thu mở. Phải mở 4,7k-10kΩ trên bo mạch chủ. Hoạt động là logic 0 và mất tín hiệu là logic 1. Điện áp kéo lên tối đa là 5,5V.
4. Siêu âm với OC-192/SDH.
5. Ethernet 10GBASE-LR / LW.

Thông số quang học

tham số	Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị	Ghi chú
Phần máy phát
Bước sóng trung tâm	λt	1290	1310	1330	bước sóng
độ rộng quang phổ	△λ			1	bước sóng
Công suất quang trung bình	Pavg	-8.2		0.5	dBm	1
Công suất quang OMA	Poma	-5.2			dBm
Laser tắt nguồn	Poff			-30	dBm
Tỷ lệ tuyệt chủng	phòng cấp cứu	3.5			dB	7
Tỷ lệ tuyệt chủng	phòng cấp cứu	6			Db	6
Hình phạt phân tán máy phát	TDP			3.2	Db	2
Tiếng ồn cường độ tương đối	Rin			-128	dB% 2fHz	3
Dung sai mất mát phản hồi quang học		20			Db
Phần nhận
Bước sóng trung tâm	λr	1260		1355	bước sóng
Độ nhạy của máy thu	Sen			-14.5	dBm	4,7
Độ nhạy của máy thu	Sen			-14.5	dBm	4,6
Độ nhạy căng thẳng (OMA)	Sen_ST			-10.3	dBm	4
Los Khẳng định	LOS_A	-25		-	dBm
Los tráng miệng	LOS_D			-15	dBm
Độ trễ giảm	LOS_H	0.5			Db
Quá tải	Đã ngồi	0			dBm	5
Phản xạ của máy thu	Rx			-12	Db

Ghi chú
1. Các điều kiện kiểm tra máy thu ứng suất theo IEEE802.3ae. Kiểm tra CSRS yêu cầu bảng mạch máy chủ phải đáp ứng các tiêu chuẩn SFF-8431.
2. Quá tải máy thu như được chỉ định trong OMA và trong điều kiện ứng suất tích hợp tồi tệ nhất.
3. Siêu âm với OC-192/SDH
4. Ethernet 10GBASE-LR / LW

Thông tin đặt hàng

Mã sản phẩm	Sự miêu tả
SFP-10G-LR	Mô-đun thu phát 10G SFP+ LR 10KM, Có thể cắm nóng, LC song công, +3.3V, 1310nm DFB-LD, Chế độ đơn

Câu hỏi thường gặp

1. 10G LR là gì?

Trả lời: Mô-đun 10G LR 10KM của D-NET là mô-đun thu phát quang cho các ứng dụng truyền thông quang nối tiếp 10-Gb/s, Mô-đun SFP+ tuân thủ SFF-8431, SFF-8432 và IEEE 802.3ae 10GBASE-LR.

2. 10GBASE-LR là chế độ đơn hay đa chế độ?

Trả lời: Mô-đun thu phát 10G SFP+ LR 10KM của D-NET phù hợp để truyền từ xa, do đó, sợi quang đơn mode chủ yếu được bao phủ trong 10 GBASE-LR SFP +, khoảng cách truyền của 10GBASE-LR SFP có thể lên tới 10 km với sợi đơn mode
