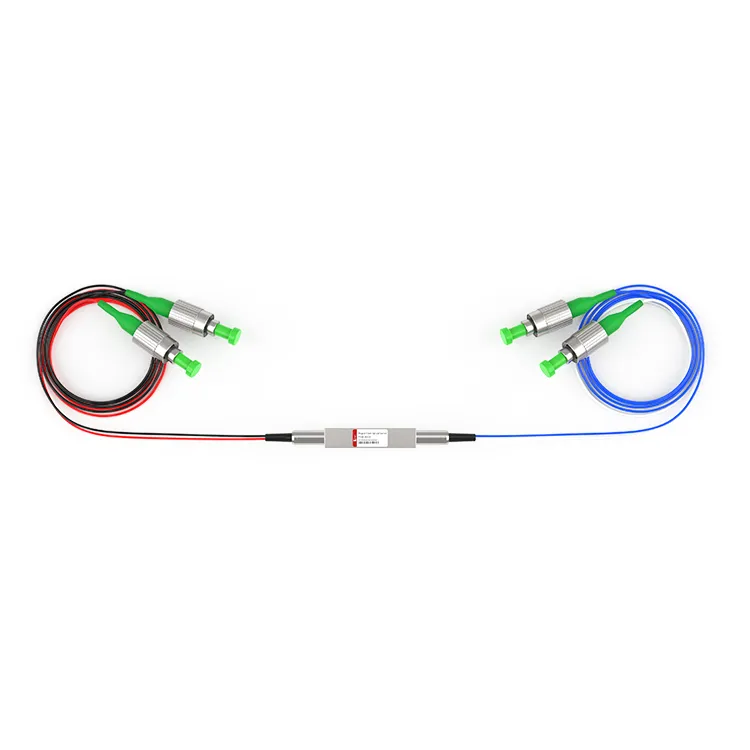

Công tắc quang từ M2x2

Công tắc quang từ M2x2
Công tắc quang từ M2X2 có cấu hình phi cơ học và được kích hoạt bằng tín hiệu điều khiển điện. Công tắc có độ suy hao chèn thấp và nhỏ hơn 1,2 dB, đảm bảo chất lượng truyền và tính ổn định của tín hiệu quang và cải thiện hiệu suất của hệ thống truyền thông quang.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Thông tin chi tiết sản phẩm

Công tắc quang từ được sử dụng rộng rãi trong thiết bị hàng không vũ trụ, hệ thống giám sát và cảm biến, với chế độ chốt cực kỳ ổn định và độ tin cậy cao. D-NET là một nhà máy chuyên nghiên cứu và phát triển, sản xuất và bán thiết bị và thiết bị truyền thông sợi quang, có thể cung cấp dịch vụ OEM và công tắc quang từ có thể hỗ trợ sản xuất tùy chỉnh.

Chú phổ biến: công tắc quang từ m2x2, nhà sản xuất, nhà cung cấp, nhà máy công tắc quang từ m2x2 của Trung Quốc

Thông số kỹ thuật hiệu suất

Thông số	Đơn vị	Thông số kỹ thuật
Dải bước sóng	bước sóng	1520 ~ 1580
Kiểm tra bước sóng	bước sóng	1550
Mất chèn^{1, 2}	Db	Nhỏ hơn hoặc bằng 1,2
TDL	Db	Nhỏ hơn hoặc bằng 0.30
PDL	Db	Nhỏ hơn hoặc bằng 0.20
Thua lỗ	Db	Lớn hơn hoặc bằng 50
Nhiễu xuyên âm	Db	Hai chiều Lớn hơn hoặc bằng 20
Nhiễu xuyên âm	Db	Đơn hướng Lớn hơn hoặc bằng 35
Khả năng lặp lại	Db	Nhỏ hơn hoặc bằng ±0.01
Thời gian chuyển đổi	chúng ta	Nhỏ hơn hoặc bằng 100
Thời gian xung	chúng ta	Lớn hơn hoặc bằng 200
Độ bền	Chu kỳ	Lớn hơn hoặc bằng 10 tỷ
Loại công tắc	Không có	Chốt
Dòng điện hoạt động	mẹ	Nhỏ hơn hoặc bằng 200
Công suất quang học tối đa	Mw	Nhỏ hơn hoặc bằng 500
Nhiệt độ hoạt động	bằng cấp	-5 ~ +70
Nhiệt độ bảo quản	bằng cấp	-40 ~ +85
Kích thước	Mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Ghi chú
1. Kiểm tra ở nhiệt độ phòng và SOP.
2. Không bao gồm đầu nối, 0.2dB cho một cặp đầu nối.

Kích thước cơ học (Đơn vị: mm)

Truyền động điện

Sơ đồ chức năng

Thông tin đặt hàng

FSW-M2x2-□-□-□-□-□-□-□

- □

Loại công tắc

Loại sợi

Vôn

Bước sóng

ỐngKiểu

Chất xơ Chiều dài

Kết nối

B: Hai chiều

U: Đơn hướng

SM: SM, 9/125

X: Những cái khác

2.5:

2.5V

5.0

5.0V

1550% 3A 1550nm

X: Những cái khác

250% 3A 250um

900% 3A 900um

X: Những cái khác

05: 0,5m±5cm

10: 1,0m±5cm

X: Những cái khác

OO: Không có

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Những cái khác

Câu hỏi thường gặp

H: Sự khác biệt giữa công tắc quang từ M2X2 và các công tắc quang khác là gì?

A: Công tắc quang từ sử dụng từ trường để điều chỉnh việc chuyển mạch đường dẫn quang và có nguyên lý hoạt động và hiệu suất khác với các loại công tắc quang khác như công tắc cơ học hoặc công tắc quang điện.

H: Công tắc quang từ M2X2 có hỗ trợ hoạt động đa chế độ không?

A: Công tắc quang từ 2X2 thường hỗ trợ hoạt động đa chế độ, phù hợp với các chế độ yêu cầu truyền dẫn sợi khác nhau, công tắc quang từ D-NET có thể hỗ trợ tùy chỉnh.
