Mô tả

Thông số kỹ thuật

Đặc trưng

● Tuân thủ theo IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Thông số kỹ thuật theo SFF-8074i và
SFF-8472, bản sửa đổi 9.5
● Có sẵn chức năng giám sát chẩn đoán kỹ thuật số
● Laser Fabry-Perot (FP) 1310nm không làm mát
● Liên kết dữ liệu hai chiều lên đến 1,25Gb/giây
● Tương thích với đầu nối LC kép
● Nguồn điện một chiều +3.3V
● Dấu chân SFP có thể cắm nóng
● Chứng nhận an toàn laser loại 1
● Tùy chọn nhiệt độ hoạt động
-(Thương mại) -10oC đến +70oC
-(Mở rộng) -10oC đến +85oC
-(Công nghiệp) -40oC đến +85oC
● Lên đến 10km trên 9/125µm SMF
● Tuân thủ RoHS

Các ứng dụng

● Ethernet 1,25Gb/giây 1000Base-LX
● Kênh sợi quang 1.0625Gb/giây
● Bộ định tuyến doanh nghiệp

Thông tin chi tiết sản phẩm

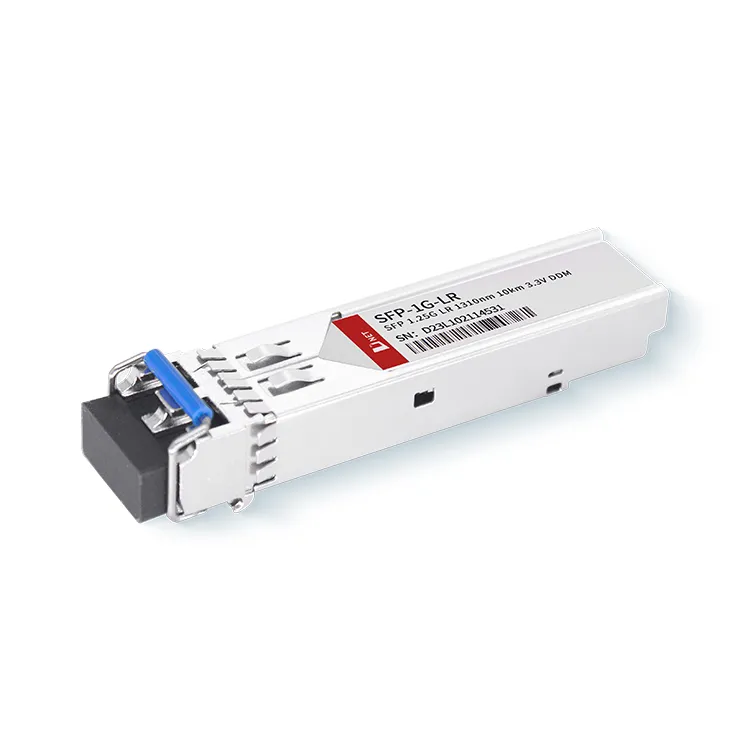

Mô-đun quang SFP 1.25G 1310nm 10km là giải pháp linh hoạt và đáng tin cậy cho mạng truyền thông quang, cung cấp khả năng truyền dữ liệu tốc độ cao trên khoảng cách xa với chất lượng tín hiệu và độ ổn định tuyệt vời. Chúng tuân thủ IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX và Fibre Channel FC-PI-2 Rev.8.0.

Chú phổ biến: SFP 1G 1000base LR 10km 1310nm, Nhà sản xuất, nhà cung cấp, nhà máy SFP 1G 1000base LR 10km 1310nm của Trung Quốc

Xếp hạng tối đa tuyệt đối

Ứng suất vượt quá mức định mức tối đa tuyệt đối có thể gây hư hỏng vĩnh viễn cho thiết bị. Đây chỉ là mức định mức ứng suất tuyệt đối. Hoạt động chức năng của thiết bị không được ngụ ý ở những điều kiện này hoặc bất kỳ điều kiện nào khác vượt quá những điều kiện được nêu trong phần vận hành của bảng dữ liệu. Tiếp xúc với mức định mức tối đa tuyệt đối trong thời gian dài có thể ảnh hưởng xấu đến độ tin cậy của thiết bị.

Tham số	Biểu tượng	Tối thiểuimum	Tối đaimum	Đơn vị
Nhiệt độ bảo quản	T_S	-40	85	^oC
Độ ẩm tương đối	RH	5	95	%
Cung cấp hiệu điện thế	V_{Phân khối}	-0.5	4.0	V

Điều kiện hoạt động được khuyến nghị

Tham số		Biểu tượng	Tối thiểu	Kiểu	Tối đa	Đơn vị
Nhiệt độ vỏ hoạt động	DNET-03S10-31	T_C	-10	25	70	^oC
Nhiệt độ vỏ hoạt động	DNET-03S10-31I	T_C	-40	25	85	^oC
Cung cấp hiệu điện thế		V_{Phân khối}	3.135	3.3	3.465	V
Tốc độ dữ liệu		-	-	1.25 1.0625	-	Gb/giây

Đặc điểm điện của máy thu phát

Tham số	Biểu tượng	Tối thiểu	Đặc trưng	Tối đa	Đơn vị	Ghi chú
Dòng điện cung cấp mô-đun	Icc	-	-	220	mẹ	-
Đầu vào vi sai của máy phát Điện áp (TD +/-)	-	300	-	2200	Mv_P-P	1
Điện áp đầu ra vi sai của máy thu (RD +/-)	-	600	-	1200	Mv_P-P	2
Tốc độ đầu ra thấp: Lỗi máy phát (TX_FAULT) / Mất tín hiệu (LOS)	VOH	2.0	-	Vcc	V	3
	TẬP	0	-	0.8	V	-
Tốc độ đầu ra thấp: Vô hiệu hóa máy phát (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Ghi chú
1. Được ghép nối AC bên trong và kết thúc bằng tải vi sai 100Ω.
2. Được kết nối AC bên trong, nhưng yêu cầu đầu cuối vi sai 100Ω hoặc bên trong Bộ tuần tự hóa/Bộ giải tuần tự hóa.
3. Kéo từ bên ngoài bằng điện trở 4,7KΩ-10KΩ trên bo mạch chủ đến VCCT,R.
4. Mod_Def1 và Mod_Def2 phải được kéo lên bên ngoài bằng điện trở 4,7KΩ-10KΩ trên bo mạch chủ đến V_{CCT, R}.

Đặc điểm quang học của máy phát

Tham số	Biểu tượng	Tối thiểu	Đặc trưng	Tối đa	Đơn vị	Ghi chú
Ra mắt công suất quang học	Po	-9	-6	-3	dBm	-
Phạm vi bước sóng trung tâm	λc	1270	1310	1355	bước sóng	-
Tỷ lệ tuyệt chủng	BÁN TẠI	9	-	-	Db	-
Độ rộng phổ (RMS)	Δλ	-	-	4	bước sóng	-
Tổng số Jitter	TJ	-	-	266	p/s	-
Hình phạt phân tán	-	-	-	1	Db	-
Thời gian tăng/giảm quang học	T_{tăng lên}/T_ngã	-	-	260	p/s	-
Pout @TX-Vô hiệu hóa đã được xác nhận	P_tắt	-	-	-45	dBm	-

Thông tin đặt hàng

Mã số sản phẩm	Sự miêu tả
SFP-1G-10KM	Bộ thu phát SFP chế độ đơn 1,25Gb/giây 1000BASE-LX

Mô tả sản phẩm

1. 1310nm thuộc dải tần nào?
A: Thuộc "o-band", sử dụng dải bước sóng sợi quang ở 1260–1360nm, laser diode 1310nm.

2. 1G LX SFP có thể đi xa đến mức nào?
A: Bộ thu phát SFP chế độ đơn 1.25Gb/giây 1000BASE-LX, đây là mô-đun quang SFP LX 1310nm tiêu chuẩn và khoảng cách truyền có thể đạt tới 10km. Nó hoạt động ở tốc độ dữ liệu 1.25Gbps.

3. LX trên SFP có nghĩa là gì?
A: LX là viết tắt của truyền dẫn đường dài, hoạt động ở {{0}}nm (thường là 1310nm), tuân thủ theo IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX và Fibre Channel FC-PI-2 Rev.8.0.
