Đặc trưng
● Mất chèn tối thiểu
● Độ ổn định tín hiệu vượt trội
● Khả năng chuyển đổi tốc độ cao
● Vùng phủ sóng bước sóng rộng
● Hiệu suất tiết kiệm năng lượng
● Thiết kế chắc chắn và nhỏ gọn
Ứng dụng
● Kiểm tra và giám sát mạng
● Dự phòng mạng cáp quang
● Định tuyến tín hiệu quang

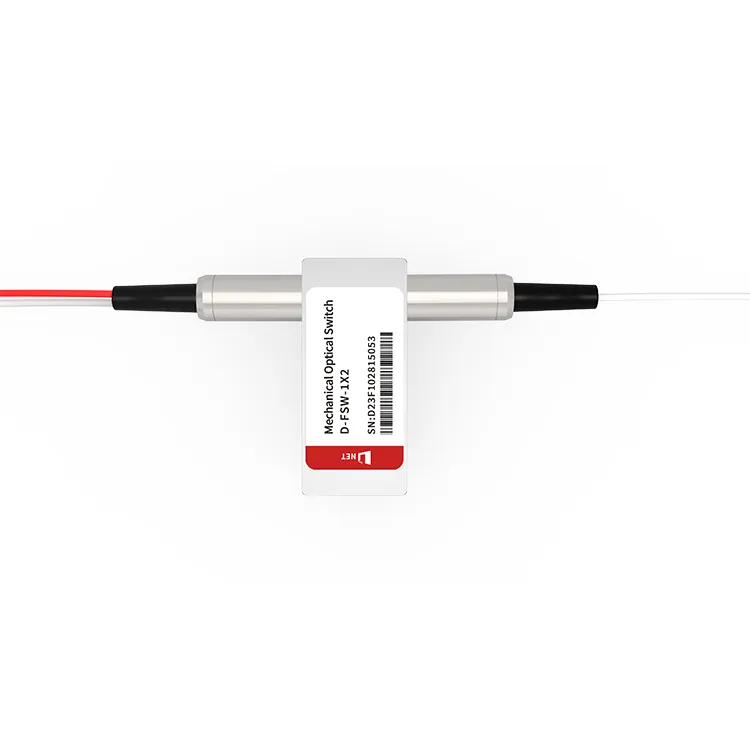

Chú phổ biến: Bộ chuyển mạch quang cơ học 1X2 OPTO, Trung Quốc Nhà sản xuất, nhà cung cấp, nhà máy sản xuất bộ chuyển mạch quang cơ học 1X2 OPTO
Thông số kỹ thuật
|
Bước sóng hoạt động |
1260% 7e1620nm (SM) 850nm (MM) |
Mất chèn |
Nhỏ hơn hoặc bằng 1.0dB |
|
Mất phụ thuộc bước sóng |
Nhỏ hơn hoặc bằng 0.25dB |
Mất phụ thuộc phân cực |
Nhỏ hơn hoặc bằng 0.05dB |
|
Mất nhiệt độ phụ thuộc |
Nhỏ hơn hoặc bằng 0.20dB |
Trả lại tổn thất |
SM Lớn hơn hoặc bằng 50dB MM Lớn hơn hoặc bằng 30dB |
|
Nói chuyện chéo |
SM Lớn hơn hoặc bằng 55dB MM Lớn hơn hoặc bằng 35dB |
Chuyển đổi thời gian |
Nhỏ hơn hoặc bằng 8ms |
|
Độ lặp lại |
Nhỏ hơn hoặc bằng ±0.02dB |
Độ bền |
Lớn hơn hoặc bằng 107 lần |
|
Điện áp hoạt động |
3 hoặc 5V |
Loại chuyển đổi |
Không chốt/chốt |
|
Nhiệt độ hoạt động |
－20~＋70 độ |
Nhiệt độ bảo quản |
－40~＋85 độ |
|
Công suất quang |
Nhỏ hơn hoặc bằng 500mW |
Kích thước |
27.0L×12.0W×8,2H mm |
Cấu hình ghim
|
Kiểu |
Tuyến quang |
Ổ điện |
Cảm biến trạng thái |
||||||
|
1×2 |
Ghim 1 |
Chốt 5 |
Ghim6 |
Chốt 10 |
Ghim 2-3 |
Ghim3-4 |
Ghim7-8 |
Ghim 8-9 |
|
|
Chốt |
P1-P2 |
-- |
-- |
GND |
V＋ |
Đóng |
Mở |
Mở |
Đóng |
|
P1-P3 |
V＋ |
GND |
-- |
-- |
Mở |
Đóng |
Đóng |
Mở |
|
|
Không chốt |
P1-P2 |
-- |
-- |
-- |
-- |
Đóng |
Mở |
Mở |
Đóng |
|
P1-P3 |
V＋ |
-- |
-- |
GND |
Mở |
Đóng |
Đóng |
Mở |
|
Kích thước cơ học (Đơn vị: mm)
Tuyến quang
Thông tin đặt hàng
|
FSW |
-1X2- |
-Bước sóng- |
-Loại công tắc- |
-Điện áp- |
-Loại sợi- |
-Bưu kiện- |
-Chiều dài sợi- |
-Đầu nối- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Đặc biệt＝0 |
Chốt＝1 Không chốt＝2 Chốt MINI＝3 MINI Không chốt＝4 Đặc biệt＝0 |
3V=3 5V=5 Đặc biệt＝0 |
SM28=1 50/125=5 62.5/125=6 Đặc biệt＝0 |
Sợi trần=1 Ống 900um=3 Đặc biệt＝0 |
0.25m=1 0.5m=2 1.0m=3 Đặc biệt＝0 |
Không có=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 LC song công=8 Đặc biệt＝0 |
Câu hỏi thường gặp
1. Switch quang cơ là gì
Trả lời: Công tắc quang cơ, còn được gọi là công tắc quang điện hoặc công tắc quang, phục vụ mục đích định hướng hoặc chuyển đổi tín hiệu quang giữa các đường dẫn hoặc kênh khác nhau một cách có chọn lọc. Nó thực hiện điều này bằng cách thay đổi vật lý vị trí của một bộ phận quang học, như gương hoặc lăng kính, từ đó kiểm soát hướng của luồng ánh sáng.
2. Switch quang hay switch cơ học tốt hơn là gì?
Trả lời: Việc lựa chọn giữa các công tắc quang và cơ học phụ thuộc vào một số yếu tố, bao gồm các yêu cầu ứng dụng cụ thể, hạn chế về ngân sách và đặc tính hiệu suất mong muốn. Trong các ứng dụng có suy hao chèn thấp, độ tin cậy cao và băng thông rộng là rất quan trọng, công tắc quang có thể là lựa chọn ưu tiên. Mặt khác, nếu tính đơn giản và hiệu quả về chi phí là quan trọng hơn thì công tắc cơ học có thể là một lựa chọn tốt hơn.
3. Switch quang có những loại nào
Trả lời: Công tắc quang, còn được gọi là công tắc quang cơ, là thiết bị được thiết kế để truyền tín hiệu và quản lý luồng dữ liệu thông qua việc sử dụng ánh sáng. Ngược lại với các công tắc cơ học truyền thống dựa vào các điểm tiếp xúc vật lý và các thành phần kim loại, các công tắc này sử dụng chùm ánh sáng để phát hiện và chuyển hướng tín hiệu.
