Chi tiết sản phẩm

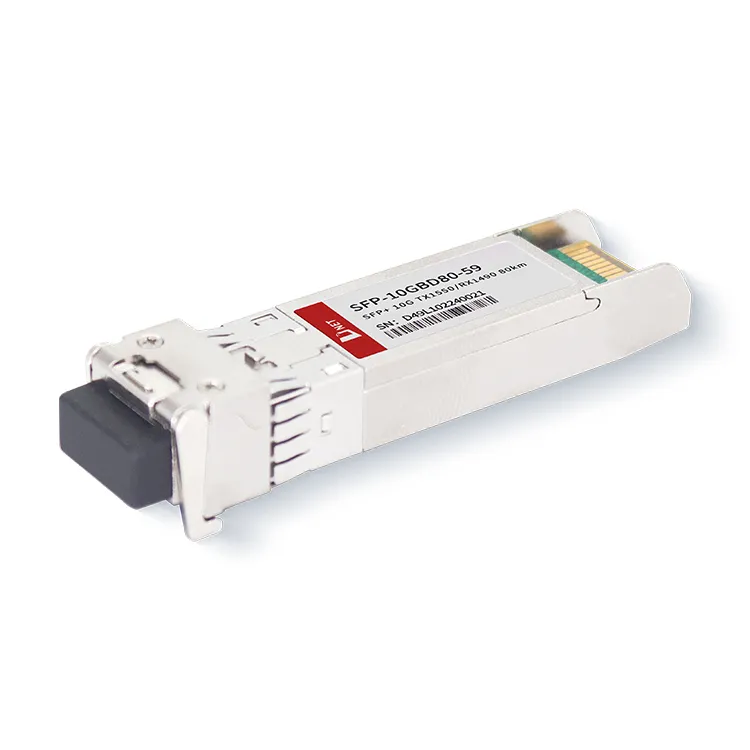

Bộ thu phát quang 10G BIDI 80KM 1550nm tương thích với nhiều tiêu chuẩn mạng, chẳng hạn như Gigabit Ethernet, Kênh sợi quang và SONET/SDH. Nó cung cấp khả năng truyền ổn định và hiệu suất cao trong khoảng cách xa, khiến nó trở nên lý tưởng cho các ứng dụng cần kết nối tầm xa, tốc độ cao trong lĩnh vực viễn thông, trung tâm dữ liệu và mạng doanh nghiệp.
Chú phổ biến: SFP+10G BIDI 1550nm 80KM, SFP Trung Quốc+10G BIDI 1550nm 80KM nhà sản xuất, nhà cung cấp, nhà máy
Xếp hạng tối đa tuyệt đối
|
tham số |
Biểu tượng |
Tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
|
Nhiệt độ bảo quản |
TS |
-40 |
+85 |
bằng cấp |
|
|
Trường hợp nhiệt độ hoạt động |
TA |
0 |
70 |
bằng cấp |
|
|
Điện áp cung cấp tối đa |
Vcc |
-0.5 |
4 |
V |
|
|
Độ ẩm tương đối |
RH |
0 |
85 |
% |
Đặc tính điện
(TOP=0 tới 70độ , VCC=3.135 đến 3.465 Vôn)
|
tham số |
Biểu tượng |
Tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
Ghi chú |
|
Điện áp cung cấp |
Vcc |
3.135 |
3.465 |
V |
||
|
Cung cấp hiện tại |
Icc |
500 |
ma |
|||
|
Tiêu thụ điện năng |
P |
1.8 |
W |
|||
|
Phần máy phát |
||||||
|
Trở kháng vi sai đầu vào |
Rin |
100 |
Ω |
1 |
||
|
Điện áp DC một đầu vào Tx Dung sai (Tham khảo VeeT) |
V |
-0.3 |
4 |
V |
||
|
Sự dao động điện áp đầu vào vi sai |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
Truyền điện áp vô hiệu hóa |
VD |
2 |
Vcc |
V |
3 |
|
|
Truyền điện áp cho phép |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Phần nhận |
||||||
|
Dung sai điện áp đầu ra một đầu cuối |
V |
-0.3 |
4 |
V |
||
|
Điện áp chênh lệch đầu ra Rx |
Võ |
300 |
850 |
mV |
||
|
Thời gian tăng và giảm đầu ra Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Lỗi LOS |
lỗi VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS bình thường |
Định mức VLOS |
Vee |
Vee+0.8 |
V |
5 |
Ghi chú
1. 20%-80%
2. Kết nối trực tiếp với chân đầu vào dữ liệu TX. Khớp nối AC từ chân tới IC điều khiển laser.
3. LOS là đầu ra của bộ thu mở. 4,7k-10 kΩ sẽ được mở trên bo mạch chủ. Hoạt động bình thường là logic 0 và mất tín hiệu là logic 1. Điện áp kéo lên tối đa là 5,5V.
Thông số quang học
(TOP=0 tới 70độ , VCC=3.135 đến 3.465 Vôn)
|
tham số |
Biểu tượng |
Tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
Ghi chú |
|
Phần máy phát |
||||||
|
Bước sóng trung tâm |
λt |
1490 |
bước sóng |
|||
|
λt |
1550 |
bước sóng |
||||
|
Độ rộng quang phổ |
Δλ |
0.3 |
bước sóng |
|||
|
Công suất quang trung bình |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Công suất quang OMA |
Poma |
-2.1 |
dBm |
|||
|
Laser tắt nguồn |
Poff |
-30 |
dBm |
|||
|
Tỷ lệ tuyệt chủng |
phòng cấp cứu |
8.2 |
dB |
|||
|
Hình phạt phân tán máy phát |
TDP |
3.0 |
dB |
2 |
||
|
Tiếng ồn cường độ tương đối |
Rin |
-128 |
dB/Hz |
3 |
||
|
Dung sai mất mát phản hồi quang học |
21 |
dB |
||||
|
Phần nhận |
||||||
|
Bước sóng trung tâm |
λr |
1490 |
bước sóng |
|||
|
λr |
1550 |
bước sóng |
||||
|
Độ nhạy của máy thu |
Sen |
-23 |
dBm |
4 |
||
|
Los Khẳng định |
LOSA |
-34 |
- |
dBm |
||
|
Los tráng miệng |
MẤT |
-24 |
dBm |
|||
|
Độ trễ giảm |
MẤT |
0.5 |
dB |
|||
|
Quá tải |
Đã ngồi |
-7 |
dBm |
5 |
||
|
Phản xạ của máy thu |
Rx |
-26 |
dB |
|||
Thông tin đặt hàng
|
Mã sản phẩm |
Sự miêu tả |
|
SFP-10GBD80-59 |
Bộ thu phát 10Gb/s SFP+ BIDI 80KM có thể cắm nóng, LC đơn, +3.3V, 1550/1490nm EML&APD, Chế độ đơn |
Câu hỏi thường gặp
1. SFP và BiDi khác nhau thế nào?
Trả lời: Bộ thu phát SFP thông thường thường có hai cổng, một là cổng TX để truyền tín hiệu và cổng còn lại là cổng RX để nhận tín hiệu. Bộ thu phát BiDi SFP chỉ có một cổng sử dụng bộ ghép WDM tích hợp để truyền và nhận tín hiệu qua một sợi đơn.
2. BiDi trong module SFP là gì?
Trả lời: Bộ thu phát SFP+ BIDI 80KM là mô-đun hiệu suất cao, tiết kiệm chi phí, hỗ trợ tốc độ dữ liệu kép 10 Gbps và khoảng cách truyền 80km với SMF. Các SFP này sử dụng công nghệ Phân chia bước sóng (WDM), trộn hai bước sóng cùng một lúc. Mỗi mô-đun này chấp nhận 1 đầu nối LC.
3. Cổng BiDi là gì?
Trả lời: Không giống như các bộ thu phát quang truyền thống có hai cổng, bộ thu phát BiDi chỉ có một cổng. Để có thể truyền tải theo cả hai hướng chỉ trên một sợi quang.
