Đặc trưng
● Gói SFP có thể cắm nóng
● Đầu nối LC song công
● Lưới ITU 10GHz, băng tần C
● Nguồn điện :+3.3V
● Vỏ kim loại, để giảm nhiễu điện từ
● Điện năng tiêu thụ<1.5W
● Phạm vi nhiệt độ: 0~ 70 độ
Chi tiết sản phẩm

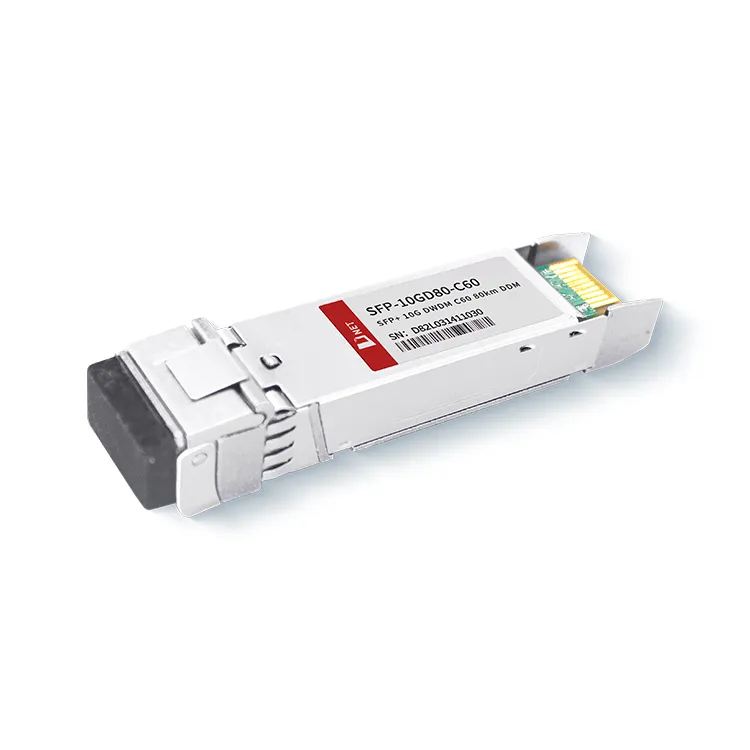

Bộ thu phát quang 10G DWDM 80KM C60 của D-net hỗ trợ tốc độ bit từ 9,95 đến 11,3Gb/s. Bằng cách sử dụng công nghệ DWDM, bộ thu phát này cho phép truyền đồng thời nhiều bước sóng qua một sợi quang, từ đó nâng cao dung lượng mạng và tối ưu hóa việc sử dụng băng thông. Ký hiệu C60 biểu thị rằng mô-đun hoạt động trong phạm vi bước sóng băng tần C. Bộ thu phát SFP+ DWDM 80KM C60 thường được triển khai trong Mạng 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, Kênh sợi quang 10G và Mạng DWDM.
Chú phổ biến: Nhà sản xuất, nhà cung cấp, nhà máy SFP+10G DWDM C60 80km Trung Quốc
Xếp hạng tối đa tuyệt đối
|
tham số |
Biểu tượng |
tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
|
Nhiệt độ bảo quản |
TS |
-40 |
+85 |
bằng cấp |
|
|
Trường hợp nhiệt độ hoạt động |
TA |
0 |
70 |
bằng cấp |
|
|
Điện áp cung cấp tối đa |
Vcc |
-0.5 |
4 |
V |
|
|
Độ ẩm tương đối |
RH |
0 |
85 |
% |
Đặc tính điện
(TOP=0 đến 70độ , VCC=3.135 đến 3.465 Vôn)
|
tham số |
Biểu tượng |
tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
Ghi chú |
|
Điện áp cung cấp |
Vcc |
3.135 |
3.465 |
V |
||
|
Cung cấp hiện tại |
Icc |
450 |
ma |
|||
|
Tiêu thụ điện năng |
P |
1.5 |
W |
|||
|
Phần máy phát |
||||||
|
Trở kháng vi sai đầu vào |
RTRONG |
100 |
Ω |
1 |
||
|
Dung sai điện áp DC một đầu vào Tx (Tham chiếu VeeT) |
V |
-0.3 |
4 |
V |
||
|
Sự dao động điện áp đầu vào vi sai |
Vin,pp |
180 |
700 |
mV |
2 |
|
|
Truyền điện áp vô hiệu hóa |
VD |
2 |
Vcc |
V |
3 |
|
|
Truyền điện áp cho phép |
VVN |
Vee |
Vee+0.8 |
V |
||
|
Phần nhận |
||||||
|
Dung sai điện áp đầu ra một đầu cuối |
V |
-0.3 |
4 |
V |
||
|
Điện áp chênh lệch đầu ra Rx |
Võ |
300 |
850 |
mV |
||
|
Thời gian tăng và giảm đầu ra Rx |
Tr/Tf |
30 |
ps |
4 |
||
|
Lỗi LOS |
VLOS lỗi |
2 |
VccCHỦ NHÀ |
V |
5 |
|
|
LOS bình thường |
Vđịnh mức LOS |
Vee |
Vee+0.8 |
V |
5 |
|
Thông số quang học
(TOP=0 đến 70độ , VCC=3.135 đến 3.465 Vôn)
|
tham số |
Biểu tượng |
tối thiểu. |
Đặc trưng |
Tối đa. |
Đơn vị |
Ghi chú |
|
Phần máy phát |
||||||
|
Bước sóng quang học cuối đời |
λ |
X-100 |
X |
X+100 |
chiều |
|
|
Bước sóng quang học-Sự khởi đầu của cuộc sống |
λ |
X-25 |
X |
X+25 |
chiều |
|
|
Công suất quang trung bình |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Laser tắt nguồn |
Poff |
-30 |
dBm |
|||
|
Tỷ lệ tuyệt chủng |
phòng cấp cứu |
8.2 |
dB |
|||
|
Hình phạt phân tán máy phát |
TDP |
3.0 |
dB |
2 |
||
|
Tiếng ồn cường độ tương đối |
Rin |
-128 |
dB/Hz |
3 |
||
|
Dung sai mất mát phản hồi quang học |
20 |
dB |
||||
|
Phần nhận |
||||||
|
Bước sóng trung tâm |
λr |
1480 |
1565 |
bước sóng |
||
|
Los Khẳng định |
LOSA |
-40 |
- |
dBm |
||
|
Los tráng miệng |
LOSD |
-24 |
dBm |
|||
|
Độ trễ giảm |
LOSH |
0.5 |
dB |
|||
|
Quá tải |
Đã ngồi |
-7 |
dBm |
5 |
||
|
Phản xạ của máy thu |
Rx |
-12 |
dB |
|||
Thông tin đặt hàng
|
Mã sản phẩm |
Sự miêu tả |
|
SFP-10GD80-C60 |
Bộ thu phát 10G DWDM 80KM C60 có thể cắm nóng, LC song công, +3.3V, 100GHz, DWDM EML&APD, Chế độ đơn |
Câu hỏi thường gặp
1. DWDM SFP là gì?
Trả lời: Mô-đun quang DWDM SFP thuộc một loại mô-đun quang WDM. Bộ thu phát SFP + DWDM 80KM C60 áp dụng công nghệ DWDM, sử dụng các bước sóng khác nhau để tái sử dụng nhiều tín hiệu quang vào sợi quang để truyền dữ liệu.
2. SFP cần thiết để kết nối đường dài là gì?
Trả lời: SFP chế độ đơn tiêu chuẩn có thể truyền lên tới 10km, trong khi SFP chế độ đơn mở rộng, lên tới 80km. Đối với khoảng cách ngắn hơn và tùy chọn rẻ hơn, SFP đa chế độ là một giải pháp tuyệt vời. SFP đa chế độ tiêu chuẩn có thể truyền lên tới 500m, trong khi SFP đa chế độ mở rộng, lên tới 2km.
