Mô tả

Thông số kỹ thuật

Đặc trưng

● Lưới ITU 10GHz, băng tần C
● Bộ phát DWDM EML, bộ dò ảnh APD
● Khoảng cách truyền kết nối SMF lên tới 80 km
● Với giao diện giám sát chẩn đoán kỹ thuật số SFF 8472 tương thích
● Điện năng tiêu thụ<1.5W
● Tuân thủ RoHS

Ứng dụng

● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Kênh cáp quang 10G
● Mạng DWDM

Chi tiết sản phẩm

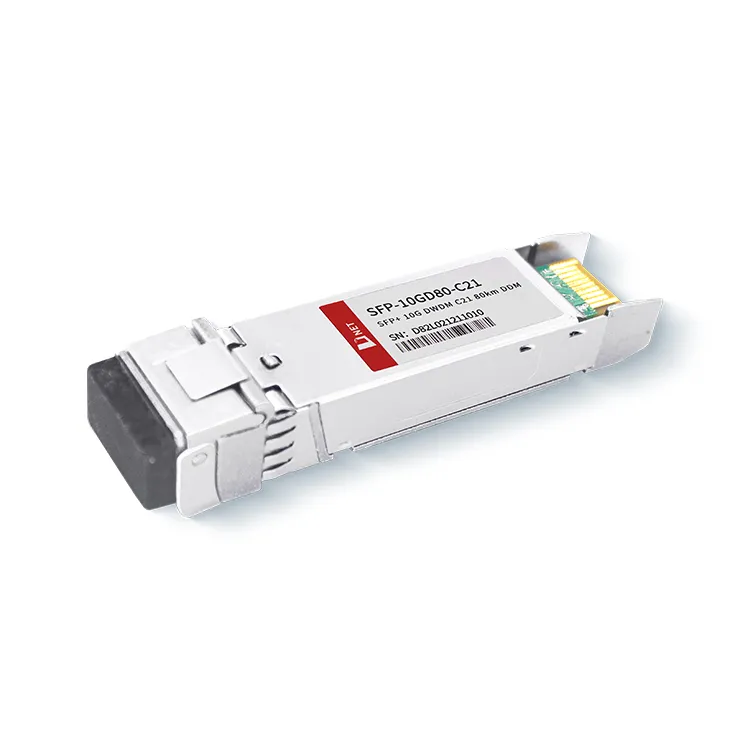

SFP-10GD80-C21 được thiết kế cho các ứng dụng truyền thông quang nối tiếp 10Gb/s, trong đó nó chuyển đổi luồng dữ liệu điện nối tiếp 10Gb/s thành tín hiệu đầu ra quang 10Gb/s tương ứng và ngược lại, chuyển đổi tín hiệu đầu vào quang 10Gb/s trở lại thành luồng dữ liệu điện nối tiếp 10Gb/s. Nó sử dụng máy phát DWDM EML (Laser điều chế hấp thụ điện) và máy dò ảnh APD (Avalanche Photo-Diode). Việc sử dụng vỏ kim loại giúp giảm thiểu nhiễu điện từ và sản phẩm tuân thủ tiêu chuẩn RoHS.

Chú phổ biến: Nhà sản xuất, nhà cung cấp, nhà máy SFP+10G DWDM C21 80km Trung Quốc

Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị
Nhiệt độ bảo quản	T_S	-40		+85	bằng cấp
Trường hợp nhiệt độ hoạt động	T_A	0		70	bằng cấp
Điện áp cung cấp tối đa	Vcc	-0.5		4	V
Độ ẩm tương đối	RH	0		85	%

Đặc tính điện

(TOP=0 đến 70độ , VCC=3.135 đến 3.465 Vôn)

tham số	Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị	Ghi chú
Điện áp cung cấp	Vcc	3.135		3.465	V
Cung cấp hiện tại	Icc			450	ma
Tiêu thụ điện năng	P			1.5	W
Phần máy phát
Trở kháng vi sai đầu vào	R_TRONG		100		Ω	1
Dung sai điện áp DC một đầu vào Tx (Tham chiếu VeeT)	V	-0.3		4	V
Sự dao động điện áp đầu vào vi sai	Vin,pp	180		700	Mv	2
Truyền điện áp vô hiệu hóa	V_D	2		Vcc	V	3
Truyền điện áp cho phép	V_VN	Vee		Vee+0.8	V
Phần nhận
Dung sai điện áp đầu ra một đầu cuối	V	-0.3		4	V
Điện áp chênh lệch đầu ra Rx	Võ	300		850	Mv
Thời gian tăng và giảm đầu ra Rx	Tr/Tf	30			Ps	4
Lỗi LOS	V_{LOS lỗi}	2		Vcc_{CHỦ NHÀ}	V	5
LOS bình thường	V_{định mức LOS}	Vee		Vee+0.8	V	5

Ghi chú
1. Được kết nối trực tiếp với các chân đầu vào dữ liệu TX. Khớp nối AC từ chân vào IC điều khiển laser.
2. 20%-80%
3. Chấm dứt vi sai thành 100 ohms.
4. LOS là đầu ra của bộ thu mở. Nên kéo lên với 4,7k – 10kΩ trên bảng chủ. Hoạt động bình thường là logic 0; mất tín hiệu ở mức logic 1. Điện áp kéo lên tối đa là 5,5V.

Thông số quang học

(TOP=0 đến 70độ , VCC=3.135 đến 3.465 Vôn)

tham số	Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị	Ghi chú
Phần máy phát
Bước sóng quang học cuối đời	λ	X-100	X	X+100	chiều
Bước sóng quang học-Sự khởi đầu của cuộc sống	λ	X-25	X	X+25	chiều
Công suất quang trung bình	Pavg	0		+5	dBm	1
Laser tắt nguồn	Poff			-30	dBm
Tỷ lệ tuyệt chủng	phòng cấp cứu	8.2			Db
Hình phạt phân tán máy phát	TDP			3.0	Db	2
Tiếng ồn cường độ tương đối	Rin			-128	dB% 2fHz	3
Dung sai mất mát phản hồi quang học		20			Db
Phần nhận
Bước sóng trung tâm	λr	1480		1565	bước sóng
Los Khẳng định	LOS_A	-40		-	dBm
Los tráng miệng	LOS_D			-24	dBm
Độ trễ giảm	LOS_H	0.5			Db
Quá tải	Đã ngồi	-7			dBm	5
Phản xạ của máy thu	Rx			-12	Db

Ghi chú
1. Phản xạ 12dB.
2. Các điều kiện kiểm tra máy thu căng thẳng theo IEEE802.3ae. Kiểm tra CSRS yêu cầu bo mạch chủ phải tuân thủ SFF-8431.
3. Quá tải máy thu được chỉ định trong OMA và trong điều kiện căng thẳng toàn diện tồi tệ nhất.

Thông tin đặt hàng

Mã sản phẩm	Sự miêu tả
SFP-10GD80-C21	Bộ thu phát 10Gb/s 80km DWDM SFP+ có thể cắm nóng, LC song công, +3.3V, 100GHz, DWDM EML&APD, Chế độ đơn

Câu hỏi thường gặp

1. 10G dwdm 80km là gì?
Trả lời: 10G DWDM 80km đề cập đến một loại công nghệ truyền thông quang học cho phép truyền dữ liệu ở tốc độ 10G trên khoảng cách 80km bằng DWDM. DWDM là một kỹ thuật cho phép nhiều tín hiệu quang, mỗi tín hiệu mang một bước sóng khác nhau, được kết hợp và truyền qua một sợi quang duy nhất. Điều này cho phép sử dụng hiệu quả băng thông sẵn có và tăng dung lượng của mạng cáp quang.

2. Sự khác biệt giữa CWDM và DWDM SFP là gì?
Đáp: Phạm vi bước sóng của CWDM SFP là 1270-1610 nm. Khoảng cách truyền tối đa là 120 km. Tuy nhiên, DWDM SFP có bước sóng tối đa 1620nm và khoảng cách truyền tối đa là 200 km.
