● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● Kênh cáp quang 10G
● OTN OTU2e

Chi tiết sản phẩm

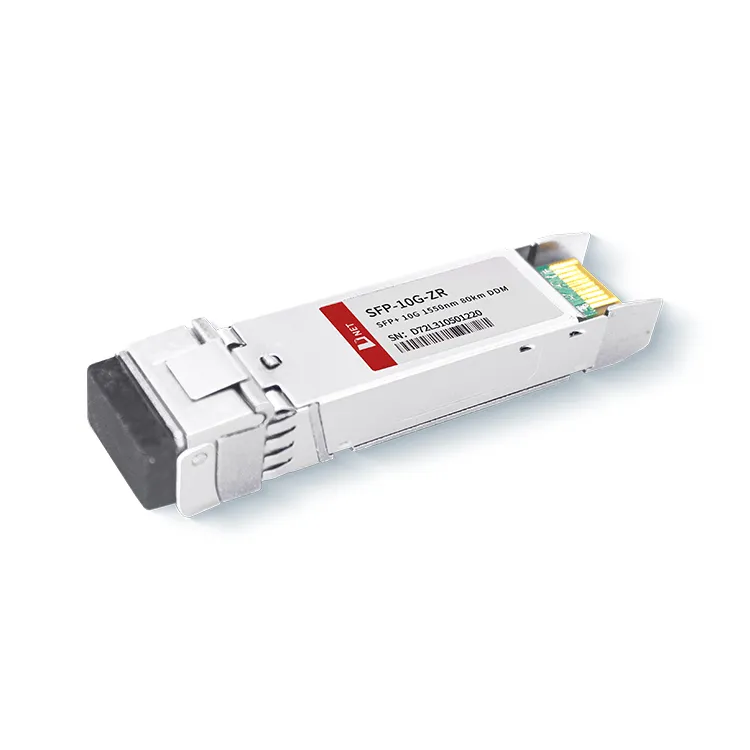

Mô-đun thu phát 10G SFP+ ZR 80KM từ D-NET chuyển đổi luồng dữ liệu điện nối tiếp 10Gb/s thành tín hiệu đầu ra quang 10Gb/s và ngược lại, chuyển đổi tín hiệu đầu vào quang 10Gb/s trở lại thành dữ liệu điện nối tiếp 10Gb/s suối. Mô-đun này tuân thủ hệ số dạng SFP tuân thủ đầy đủ, cung cấp khả năng cắm nóng, hỗ trợ nâng cấp dễ dàng lên các cổng quang và đảm bảo phát thải nhiễu điện từ (EMI) thấp.

Chú phổ biến: SFP+10Mô-đun thu phát G ZR 1550nm 80km, SFP Trung Quốc+10Nhà sản xuất, nhà cung cấp, nhà máy mô-đun thu phát G ZR 1550nm 80km

Xếp hạng tối đa tuyệt đối

tham số		Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị
Nhiệt độ bảo quản		T_S	-40		+85	bằng cấp
Trường hợp nhiệt độ hoạt động	Thuộc về thương mại	T_A	0		70	bằng cấp
Trường hợp nhiệt độ hoạt động	Công nghiệp	T_A
Điện áp cung cấp tối đa		Vcc	-0.5		4	V
Độ ẩm tương đối		RH	0		85	%

Đặc tính điện

(TOP=0 đến 70 độ , VCC=3.135 đến 3,465 Vôn)

tham số	Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị	Ghi chú
Điện áp cung cấp	Vcc	3.135		3.465	V
Cung cấp hiện tại	Icc			500	ma
Tiêu thụ điện năng	P			1.8	W
Phần máy phát
Trở kháng vi sai đầu vào	R_TRONG		100		Ω	1
Dung sai điện áp DC một đầu vào Tx (Tham chiếu VeeT)	V	-0.3		4	V
Sự dao động điện áp đầu vào vi sai	Vin,pp	180		700	Mv	2
Truyền điện áp vô hiệu hóa	V_D	2		Vcc	V	3
Truyền điện áp cho phép	V_VN	Vee		Vee+0.8	V
Phần nhận
Dung sai điện áp đầu ra một đầu cuối	V	-0.3		4	V
Điện áp chênh lệch đầu ra Rx	Võ	300		850	Mv
Thời gian tăng và giảm đầu ra Rx	Tr/Tf	30			Ps	4
Lỗi LOS	V_{LOS lỗi}	2		Vcc_{CHỦ NHÀ}	V	5
LOS bình thường	V_{định mức LOS}	Vee		Vee+0.8	V	5

Thông số quang học

(TOP=0 đến 70 độ , VCC=3.135 đến 3,465 Vôn)

tham số	Biểu tượng	tối thiểu.	Đặc trưng	Tối đa.	Đơn vị	Ghi chú
Phần máy phát
Bước sóng trung tâm	λt	1530	1550	1565	bước sóng
độ rộng quang phổ	△λ			0.3	bước sóng
Công suất quang trung bình	Pavg	0		+5	dBm	1
Công suất quang OMA	Poma	-2.1			dBm
Laser tắt nguồn	Poff			-30	dBm
Tỷ lệ tuyệt chủng	phòng cấp cứu	8.2			Db
Hình phạt phân tán máy phát	TDP			3.0	Db	2
Tiếng ồn cường độ tương đối	Rin			-128	dB% 2fHz	3
Dung sai mất mát phản hồi quang học		21			Db
Phần nhận
Bước sóng trung tâm	λr	1260		1600	bước sóng
Độ nhạy của máy thu	Sen			-23	dBm	4
Độ nhạy căng thẳng (OMA)	Sen_ST			-21	dBm	4
Los Khẳng định	LOS_A	-34		-	dBm
Los tráng miệng	LOS_D			-24	dBm
Độ trễ giảm	LOS_H	0.5			dB
Quá tải	Đã ngồi	-7			dBm	5
Phản xạ của máy thu	Rx			-26	Db

Ghi chú
1. Phản xạ 12dB.
2. Số liệu công suất trung bình chỉ mang tính chất tham khảo, theo IEEE802.3ae.
3. Hình TWDP yêu cầu bo mạch chủ phải tuân thủ SFF-8431. TWDP được tính toán bằng mã Matlab được cung cấp tại khoản 68.6.6.2 của IEEE802.3ae.

Thông tin đặt hàng

Mã sản phẩm	Sự miêu tả
SFP-10G-ZR	Mô-đun thu phát 10G SFP+ ZR 80KM, Có thể cắm nóng, LC song công, +3.3V, 1550nm EML&APD, Chế độ đơn

Câu hỏi thường gặp

1. Phạm vi của 10G ZR là bao nhiêu?
Trả lời: Đối với công suất và bước sóng quang đầu ra 10G 80KM 1550nm (1550nm) được xác minh trên máy phân tích quang phổ. Phạm vi tối đa 80km so với SMF thực tế (không phải mô phỏng), cáp quang singlemode.

2. Sự khác biệt giữa SFP ER và ZR là gì?
Đáp: SFP-10G-ER đạt được khoảng cách truyền lên tới 40 km thông qua cáp quang đơn chế độ. SFP-10G-ZR có bước sóng 1550nm, hỗ trợ khoảng cách truyền lên tới 80 km trên sợi quang đơn chế độ tiêu chuẩn và được sử dụng rộng rãi trong kênh 10GBASE-ZR / ZW Ethernet và 10G Fiber.

3. Phạm vi công suất phát quang của 10G ZR SFP là bao nhiêu?
Đáp: Công suất truyền quang tối đa của Mô-đun 1{5}}G 80KM 1550nm của D-NET là 4,0 dBm và tối thiểu là 0 dBm.

SFP+10Mô-đun thu phát G ZR 1550nm 80 km
