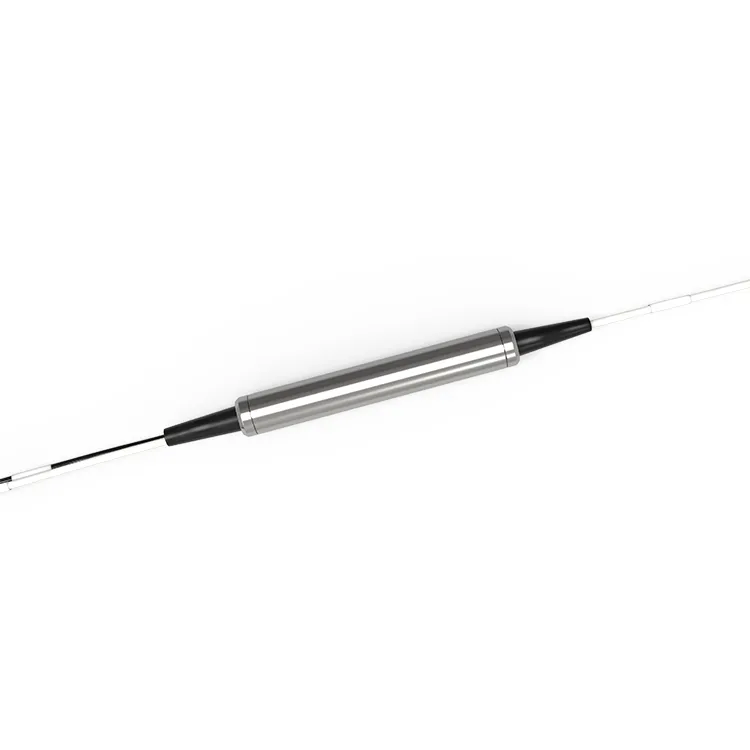

Thành phần thụ động của bộ lọc DWDM 3 cổng 50GHz

Thành phần bộ lọc DWDM 3 cổng 50GHz cho phép ghép kênh và phân kênh nhiều tín hiệu quang trên một sợi quang, sử dụng lưới bước sóng ITU. Các thành phần riêng lẻ có sẵn trên khoảng cách kênh ITU là 50 GHz. Công nghệ này cung cấp giải pháp hoàn hảo cho các công ty viễn thông, trung tâm dữ liệu và doanh nghiệp trên toàn cầu.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Chi tiết sản phẩm

Bộ lọc DWDM 50GHz tần số 50GHz có thể sàng lọc và điều chỉnh tín hiệu quang trong băng thông 50GHz. Thành phần bộ lọc DWDM 3 cổng 50GHz có thể được sử dụng làm điểm chèn, trích xuất và giám sát trong hệ thống truyền thông sợi quang. Công nghệ DWDM có thể truyền đồng thời nhiều tín hiệu quang với các bước sóng khác nhau, giúp tăng đáng kể khả năng truyền của hệ thống truyền thông sợi quang. Bộ lọc DWDM 50GHz được sử dụng rộng rãi trong các mạng Access, hệ thống Metro WDM, hệ thống WDM đường dài và mạng Doanh nghiệp.

Chú phổ biến: Thành phần thụ động của bộ lọc DWDM 3 cổng 50GHz, Trung Quốc Nhà sản xuất, nhà cung cấp, nhà máy sản xuất Thành phần thụ động của bộ lọc DWDM 3 cổng 50GHz

Thông số sản phẩm

Phạm vi bước sóng	Các kênh ITU băng tần C hoặc L 186,6 đến 196,1 THz	Công nghệ	TFF (Bộ lọc màng mỏng)
Độ rộng băng tần @ -0,5dB	Lớn hơn hoặc bằng 0.22nm	Quá trình lây truyền gợn sóng băng thông	Nhỏ hơn hoặc bằng 0,40dB
Quá trình lây truyền chèn sự mất mát	Nhỏ hơn hoặc bằng 0.8dB	Dải phản xạ gợn sóng	Nhỏ hơn hoặc bằng 0.20dB
Mất chèn phản xạ	Nhỏ hơn hoặc bằng 0,40dB	Quá trình lây truyền sự cô lập (kênh adj)	Lớn hơn hoặc bằng 20dB
Quá trình lây truyền sự cách ly (kênh không phải adj)	Lớn hơn hoặc bằng 45dB	Cách ly phản xạ	Lớn hơn hoặc bằng 12dB
Phụ thuộc vào phân cực sự mất mát	Nhỏ hơn hoặc bằng 0.2dB	Chế độ phân cực sự phân tán	Nhỏ hơn hoặc bằng 0.2ps
Chỉ đạo	Lớn hơn hoặc bằng 50dB	Mất mát trở lại	Lớn hơn hoặc bằng 45dB
Xử lý năng lượng quang	Lớn hơn hoặc bằng 500	Nhiệt độ	Đang vận hành:-40 đến +85 độ Dung lượng lưu trữ:-40 đến +85 độ
Loại sợi	SMF-28e	Kích thước gói	∮5,5 x L34mm

Ghi chú:
1) Tất cả các thông số kỹ thuật đều dựa trên các thiết bị không có đầu nối và được đảm bảo về bước sóng, độ phân cực và nhiệt độ.
2) Giá trị PMD và độ phân tán màu được đảm bảo theo thiết kế.3) Thông số kỹ thuật có thể thay đổi mà không báo trước.

Thông tin đặt hàng

RD-D	- Bưu kiện	-Kết nối Kiểu	U/A	-Kế hoạch kênh	-Loại sợi	- Chiều dài sợi	-50G
	S: Thép	0: Không có đầu nối	U: UPC	C19	25: Sợi 250um	005: 0.5+/-0.1m	50G:50GHZ
	G:Kính	1: LC	Đáp: APC	C20	90: Sợi 900um	01: 1.0+/-0.1m
		2: SC		C21		người khác
		3: FC		người khác
		4: Khác

Ví dụ:RD-DS1U-C19-2505-50G: 3Port 50GHZ DWDM C19 1562.23nm LC/UPC 250um Thép sợi 0,5M.

Câu hỏi thường gặp

Câu hỏi: Thành phần ITU 3-cổng 50GHz DWDM là gì?

Đáp: Thành phần ITU DWDM 3-cổng 50GHz là một loại thành phần quang học cho phép ghép kênh (kết hợp) và phân kênh (tách) nhiều bước sóng ánh sáng trong mạng quang. Nó được thiết kế để hoạt động trong mạng lưới ITU (Liên minh Viễn thông Quốc tế), trong đó chỉ định một tập hợp các bước sóng tiêu chuẩn để sử dụng trong truyền thông quang học.

Câu hỏi: Suy hao chèn của thành phần ITU 3-cổng 50GHz DWDM là bao nhiêu?

Đáp: Suy hao chèn truyền của thành phần ITU DWDM {{0}}cổng 50GHz thường nhỏ hơn 0,8dB; Suy hao chèn phản xạ nhỏ hơn 0,40dB.
