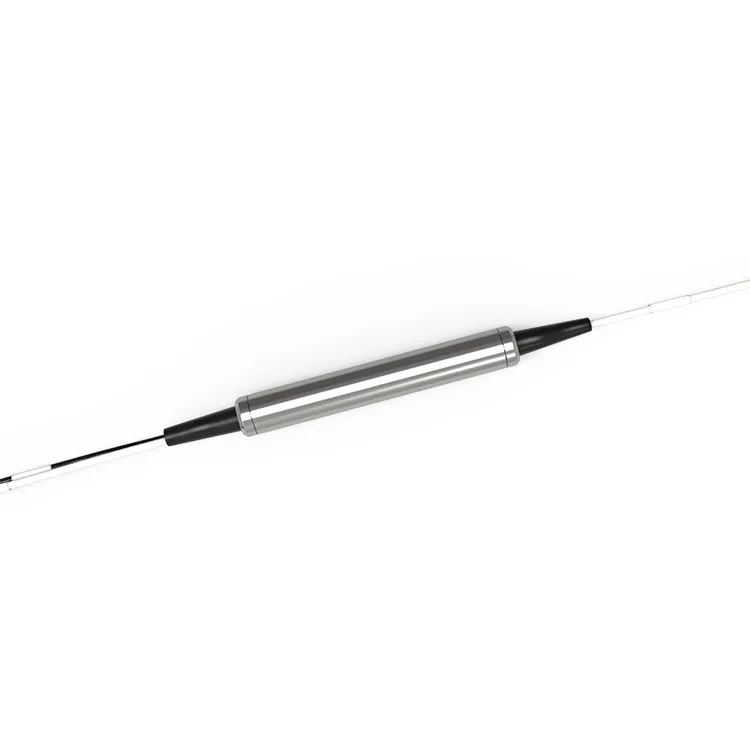

Bộ lọc FWDM TX1550 RX1310 1490 Thành phần thụ động

FWDM là một thành phần quan trọng trong các hệ thống truyền thông quang học như mạng Fiber-to-the-Home (FTTH) và Mạng viễn thông. Nó cho phép truyền dữ liệu hiệu quả trên khoảng cách xa hơn với sự suy giảm tín hiệu tối thiểu. Tín hiệu TX ở bước sóng 1550nm thường được sử dụng để liên lạc cáp quang đường dài do tốc độ suy giảm thấp hơn so với các bước sóng ngắn hơn. Mặt khác, tín hiệu RX ở bước sóng 1310nm và 1490nm thường được sử dụng trong mạng quang thụ động (PON) để truyền tải quãng đường ngắn đến trung bình.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Mô tả sản phẩm

Thành phần thụ động Bộ lọc FWDM TX1550 RX{1}} là thành phần truyền thông quang học hiệu quả cao và đáng tin cậy được thiết kế để tách và kết hợp các bước sóng với các mức công suất khác nhau. Thông qua ứng dụng công nghệ tách quang, nó chia tín hiệu thành các bước sóng riêng biệt để truyền dẫn, từ đó nâng cao hiệu quả liên lạc và đảm bảo truyền dữ liệu ổn định hơn. Điều này làm tăng đáng kể hiệu suất tổng thể của hệ thống truyền thông quang học. Nó được sử dụng rộng rãi trong các bộ khuếch đại quang học và ứng dụng CATV.

Chú phổ biến: bộ lọc fwdm tx1550 rx1310 1490 thành phần thụ động, bộ lọc fwdm tx1550 rx1310 1490 của Trung Quốc nhà sản xuất, nhà cung cấp, nhà máy thành phần thụ động

Thông số sản phẩm

Bước sóng	TX1550 RX1310/1490nm	Công nghệ	TFF (Bộ lọc màng mỏng)
Băng thông	1540 ~ 1650nm	Sự phản xạ	1260~1360&1480~1500
gợn sóng băng thông	Nhỏ hơn hoặc bằng 0.30dB	IL @ Passband	Nhỏ hơn hoặc bằng 0.60dB
gợn sóng phản xạ	Nhỏ hơn hoặc bằng 0.20dB	IL @ Phản ánh	Nhỏ hơn hoặc bằng 0,40dB
Cách ly truyền dẫn (kênh adj)	Lớn hơn hoặc bằng 30dB	Cách ly truyền dẫn (kênh không điều chỉnh)	Lớn hơn hoặc bằng 50dB
Cách ly phản xạ	Lớn hơn hoặc bằng 15dB	Mất phụ thuộc phân cực	Nhỏ hơn hoặc bằng 0.1dB
Phân tán chế độ phân cực	Nhỏ hơn hoặc bằng 0.2ps	Ổn định nhiệt	Nhỏ hơn hoặc bằng 0.005N
Tính chỉ đạo	Lớn hơn hoặc bằng 50dB	Mất mát trở lại	Lớn hơn hoặc bằng 45dB
Xử lý năng lượng quang	Nhỏ hơn hoặc bằng 500mW	Nhiệt độ	Vận hành -40 đến 85 độ Lưu trữ -40 đến 85 độ
Loại sợi	SMF-28e	Kích thước gói	Thép ∮5,5 x L34mm ABS 902010nm

Ghi chú.
1) Tất cả các thông số kỹ thuật đều dựa trên các thiết bị không có đầu nối và được đảm bảo về bước sóng, độ phân cực và nhiệt độ.
2) Giá trị PMD và độ phân tán màu được đảm bảo theo thiết kế.
3) Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.

Thông tin đặt hàng

tiền đạo	- Bưu kiện	-Loại kết nối	U/A	-55	-Loại sợi	- Chiều dài sợi
	S: Thép	0: Không có đầu nối	U: UPC	55: 1550nm	9: Sợi quang 0.9mm	005: 0.5+/-0.1m
	B: HỘP ABS	1: LC	Đáp: APC		20:2.0mm	01: 1.0+/-0.1m
	Người khác	2: SC			30:2.0mm	người khác
		3: FC			Người khác
		4: Khác

Câu hỏi thường gặp

Hỏi: FWDM TX 1550nm RX 1310 / 1490nm nghĩa là gì?

Trả lời: Thiết bị FWDM này có thể nhận tín hiệu 1310nm hoặc 1490nm và đồng thời truyền tín hiệu 1550nm. Mục đích là để truyền nhiều tín hiệu trên một sợi quang.

Câu hỏi: FWDM TX 1550nm RX 1310 / 1490nm hỗ trợ tốc độ truyền dữ liệu nào?

Trả lời: Thiết bị hỗ trợ các tốc độ truyền dữ liệu khác nhau, bao gồm 1Gbps, 10Gbps, 40Gbps và 100Gbps, v.v.

Hỏi: Vai trò của FWDM TX 1550nm RX 1310 / 1490nm là gì?

Trả lời: Thiết bị có thể tách tín hiệu 1310nm hoặc 1490nm khỏi tín hiệu 1550nm để giảm nhiễu giữa các tín hiệu và cải thiện chất lượng tín hiệu trong quá trình truyền.
