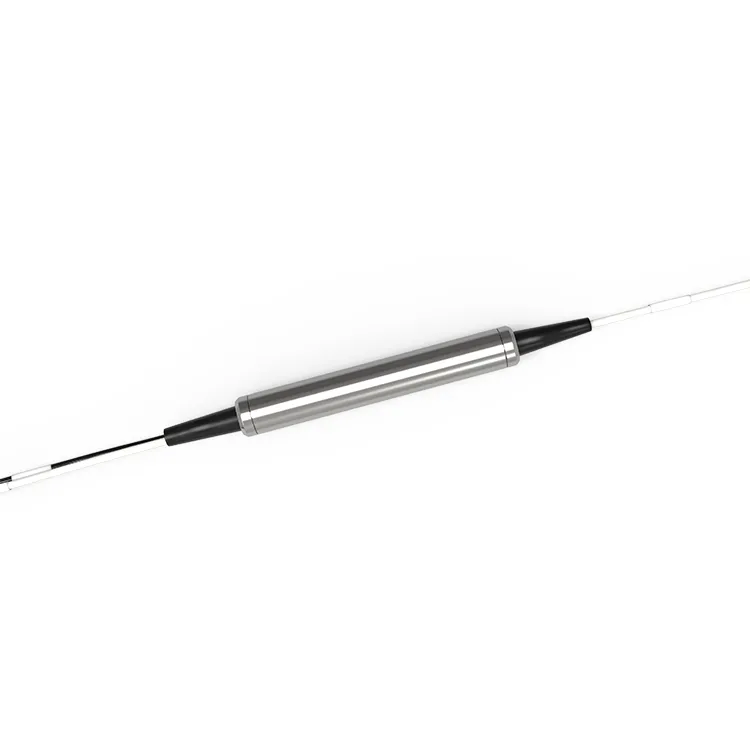

Bộ lọc CWDM 3 cổng Thành phần thụ động CWDM ITU

Bộ lọc CWDM 3 cổng của D-NET là một thành phần thiết yếu trong bất kỳ hệ thống CWDM ITU nào. Hỗ trợ bước sóng nằm trong khoảng từ 1270nm đến 1610nm và các thành phần CWDM có mức suy hao thấp và hiệu suất đáng tin cậy.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Mô tả sản phẩm

Bộ lọc CWDM 3 cổng Thành phần thụ động CWDM ITU sử dụng bao bì nhỏ gọn, kích thước nhỏ và phù hợp để lắp đặt và tích hợp trong không gian hạn chế. Nó có các đặc tính như suy hao chèn thấp, cách ly kênh cao, suy hao liên quan đến phân cực thấp và độ chọn lọc bước sóng tốt. Tiêu chuẩn CWDM của ITU xác định một tập hợp các kênh bước sóng cố định, thường nằm trong phạm vi 1270-1610nm, có thể chọn các bước sóng cụ thể để ghép kênh và phân kênh quang. Nó có thể cung cấp khả năng quản lý và truyền tín hiệu quang hiệu quả trong các ứng dụng truyền dẫn quang và mạng quang.

Chú phổ biến: Bộ lọc cwdm 3 cổng cwdm itu thành phần thụ động, Trung Quốc Bộ lọc cwdm 3 cổng cwdm itu thành phần thụ động nhà sản xuất, nhà cung cấp, nhà máy

Thông số sản phẩm

Bước sóng	1270nm~1610nm (ITU)	Khoảng cách kênh	Lưới ITU 20nm
Băng thông	Lớn hơn hoặc bằng +/-7.5dB	Công nghệ	TFF (Bộ lọc màng mỏng)
gợn sóng băng thông	Nhỏ hơn hoặc bằng 0.30dB	IL @ Passband	Nhỏ hơn hoặc bằng 0.60dB
gợn sóng phản xạ	Nhỏ hơn hoặc bằng 0.20dB	IL @ Phản ánh	Nhỏ hơn hoặc bằng 0,40dB
Cách ly truyền dẫn (kênh adj)	Lớn hơn hoặc bằng 30dB	Cách ly truyền dẫn (kênh không điều chỉnh)	Lớn hơn hoặc bằng 50dB
Cách ly phản xạ	Lớn hơn hoặc bằng 15dB	Mất phụ thuộc phân cực	Nhỏ hơn hoặc bằng 0.1dB
Phân tán chế độ phân cực	Nhỏ hơn hoặc bằng 0.2ps	Ổn định nhiệt	Nhỏ hơn hoặc bằng 0.005N
Chỉ đạo	Lớn hơn hoặc bằng 50dB	Mất mát trở lại	Lớn hơn hoặc bằng 45dB
Xử lý năng lượng quang	Nhỏ hơn hoặc bằng 500mW	Nhiệt độ	Vận hành -40 đến 85 độ Lưu trữ -40 đến 85 độ
Loại sợi	SMF-28e	Kích thước gói	5.5 x 34

Ghi chú.
1) Tất cả các thông số kỹ thuật đều dựa trên các thiết bị không có đầu nối và được đảm bảo về bước sóng, độ phân cực và nhiệt độ.
2) Giá trị PMD và độ phân tán màu được đảm bảo theo thiết kế.
3) Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.

Thông tin đặt hàng

RD-C	- Bưu kiện	-Loại kết nối	U/A	-Kế hoạch kênh	-Loại sợi	- Chiều dài sợi
	S: Thép	0: Không có đầu nối	U: UPC	27: 1270	25: Sợi 250um	005: 0.5+/-0.1m
	G:Kính	1: LC	Đáp: APC	29: 1290	90: Sợi 900um	01: 1.0+/-0.1m
		2: SC		31: 1310		người khác
		3: FC		người khác
		4: Khác

Ví dụ:RD-CS1U-27-2505: Thép sợi 3Port CWDM 1270 LC/UPC 250um 0,5M.

Câu hỏi thường gặp

Câu hỏi: Bộ lọc CWDM 3 cổng là gì?

Trả lời: Bộ lọc CWDM 3 cổng là một thành phần quang học thụ động cho phép truyền nhiều bước sóng ánh sáng qua một sợi quang duy nhất. Nó đạt được điều này bằng cách sử dụng các bước sóng ánh sáng khác nhau để mang các tín hiệu khác nhau.

Câu hỏi: Số lượng kênh tối đa mà bộ lọc CWDM có thể hỗ trợ là bao nhiêu?

Trả lời: Bộ lọc CWDM có thể hỗ trợ tối đa 18 kênh.

Câu hỏi: Có thể tích hợp Bộ lọc CWDM với các thành phần quang học khác không?

Trả lời: Có, Bộ lọc CWDM có thể dễ dàng tích hợp vào mạng cáp quang hiện có và có thể được sử dụng cùng với các thành phần quang học khác như bộ khuếch đại và bộ suy giảm.
