Mô tả

Thông số kỹ thuật

Đặc trưng

● Tốc độ dữ liệu vận hành lên tới 25,78Gbps
● Khoảng cách truyền lên tới 10km
● Pin photodiode và TIA có độ nhạy cao
● Đầu nối song công LC
● Đầu nối 20 chân có thể cắm nóng
● Tiêu thụ điện năng thấp<1 W
● -20 phạm vi nhiệt độ hoạt động rộng đến 70 độ
● Nguồn điện đơn +3.3V±5%
● Tuân thủ SFF-8472
● Hoàn toàn tuân thủ RoHS

Chi tiết sản phẩm

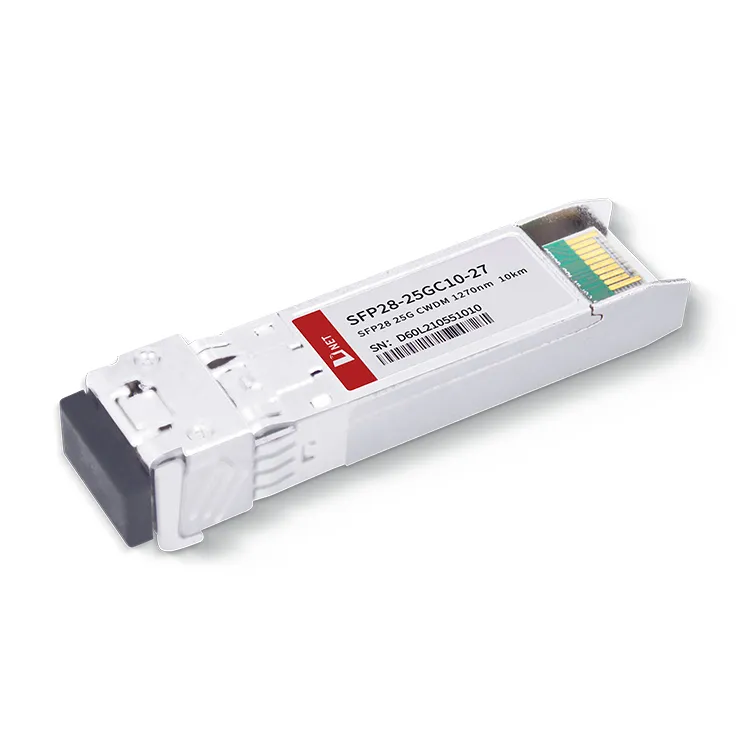

Mô-đun 25G CWDM 1270nm 10KM của D-net sử dụng bộ thu mã PIN và laser CWDM DML. Cả kênh nhận và truyền của nó đều kết hợp mạch CDR tích hợp có khả năng hỗ trợ tốc độ tối đa lên tới 25,78Gbps. Bộ thu phát quang màu 25G 1270nm 10KM được thiết kế để bảo tồn tài nguyên sợi quang, từ đó giảm chi phí vận hành chung cho các nhà cung cấp dịch vụ một cách hiệu quả. Mô-đun 10KM 25G 1270nm tuân thủ các tiêu chuẩn SFF{13}} và RoHS. Mô-đun thu phát 25G SFP28 CWDM 10KM tìm thấy ứng dụng rộng rãi trong kết nối trung tâm dữ liệu, mạng truyền dẫn quang của nhà điều hành truyền thông, mạng truyền dẫn trạm gốc không dây và các kịch bản Ethernet doanh nghiệp.

Chú phổ biến: Mô-đun thu phát SFP28 CWDM 1270nm, nhà sản xuất, nhà cung cấp, nhà máy sản xuất mô-đun thu phát SFP28 CWDM 1270nm của Trung Quốc

Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	Đơn vị	tối thiểu	Tối đa
Phạm vi nhiệt độ lưu trữ	Ts	^oC	-40	85
Độ ẩm tương đối	RH	%	0	95
Điện áp cung cấp tối đa	Vcc3	V	-0.5	4.0

Điều kiện hoạt động được đề xuất

tham số	Biểu tượng	Đơn vị	tối thiểu	gõ	Tối đa
Phạm vi nhiệt độ trường hợp vận hành	Tc	^oC	-20		70
Điện áp cung cấp điện	Vcc	V	3.14	3.3	3.46
Tốc độ bit	BR	Gb/s		25.78
Tỷ lệ lỗi bit	BER				5*10^-5
Độ dài liên kết được hỗ trợ tối đa	L	km			10

Định nghĩa cổng điện

tham số	Biểu tượng	Đơn vị	tối thiểu	gõ	Tối đa	Ghi chú
Điện áp cung cấp	V_CC	V	3.14	3.3	3.46
Tiêu thụ điện năng	P	mW			1000
Máy phát
Trở kháng vi sai đầu vào	R_TRONG	Ω		100
Xoay vòng đầu vào dữ liệu một đầu	V_TRONG	mVp-p	90		450
Truyền điện áp vô hiệu hóa	V_DIS	V	2		V_CCHST
Truyền điện áp cho phép	V_VN	V	V_EE		V_EE+0.8
Truyền điện áp xác nhận lỗi	V_FA	V	2		V_CCHST
Truyền điện áp xác nhận lỗi	V_FDA	V	V_EE		V_EE+0.4
Người nhận
Xoay đầu ra dữ liệu một đầu	V_OD	mVp-p	200		450
Lỗi LOS	V_LOSFT	V	2		V_CCHST
LOS bình thường	V_LOSNR	V	V_EE		V_EE+0.4

Đặc tính quang học

(Tc=0 đến 70 oC và Vcc= 3.14 đến 3,46V)

tham số	Biểu tượng	Đơn vị	tối thiểu	gõ	Tối đa	Ghi chú
Bước sóng danh nghĩa	λ	bước sóng	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Bước sóng trôi	Δλ	bước sóng	-6.5		+6.5
Công suất đầu ra trung bình	Pav	dBm	-3		2
Độ rộng quang phổ (-20dB)	s	bước sóng			1
Tỷ lệ tuyệt chủng	phòng cấp cứu	dB	3.5
Tỷ lệ loại bỏ chế độ bên	SMSR	dB	30
Công suất khởi động trung bình của máy phát TẮT	POFF	dBm			-30
Tiếng ồn cường độ tương đối	RIN	dB/Hz			-128
Bước sóng trung tâm	λC	bước sóng	1260		1620
Độ nhạy thu (OMA)	RENSE	dBm			-11.3	1
Quá tải máy thu (OMA)	Pmax	dBm	2.2
Mất phản hồi quang học		dB			-26
Khẳng định LOS	LOSA	dBm	-30
LOS Hủy xác nhận LOS	MẤT	dBm			-17
Độ trễ LOS		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 và BER tốt hơn hoặc bằng 5E-5;

Thông tin đặt hàng

Mã sản phẩm	Sự miêu tả
SFP28-25GC10-27	Bộ thu phát quang 25G CWDM 1270nm 10KM LC

Câu hỏi thường gặp

1. Cổng 25G SFP28 là gì?

Trả lời: Cổng SFP28 của D-NET dành cho cổng tốc độ 25G có kích thước tương tự cổng 10G SFP+.

2. SFP28 có phải là Ethernet không?

Trả lời: Ethernet SFP28 dành cho khách hàng đang triển khai mô-đun 25GbE, SFP28, dựa trên dạng gói SFP+, hỗ trợ chuẩn Ethernet 25G. Khả năng tương thích ngược với 10GbE cung cấp lộ trình di chuyển tự nhiên cho những khách hàng cần thêm băng thông.
