Tính năng sản phẩm

●Hỗ trợ tốc độ bit lên tới 25,78Gbps

●Có dấu chân SFP+ có thể cắm nóng

●Được trang bị điốt quang PIN và laser DFB 1310nm, cho phép truyền dẫn lên tới 10 km qua SMF

●Tuân thủ các thông số kỹ thuật của SFP+ MSA và SFF-8472, có ổ cắm LC song công

●Tuân thủ RoHS

●Hoạt động với một nguồn điện +3.3V duy nhất

●Bao gồm giám sát chẩn đoán kỹ thuật số theo thời gian thực

●Phạm vi nhiệt độ trường hợp vận hành: Tiêu chuẩn 0 độ đến +70 độ

Ứng dụng

● 25GBASE-LR

Chi tiết sản phẩm

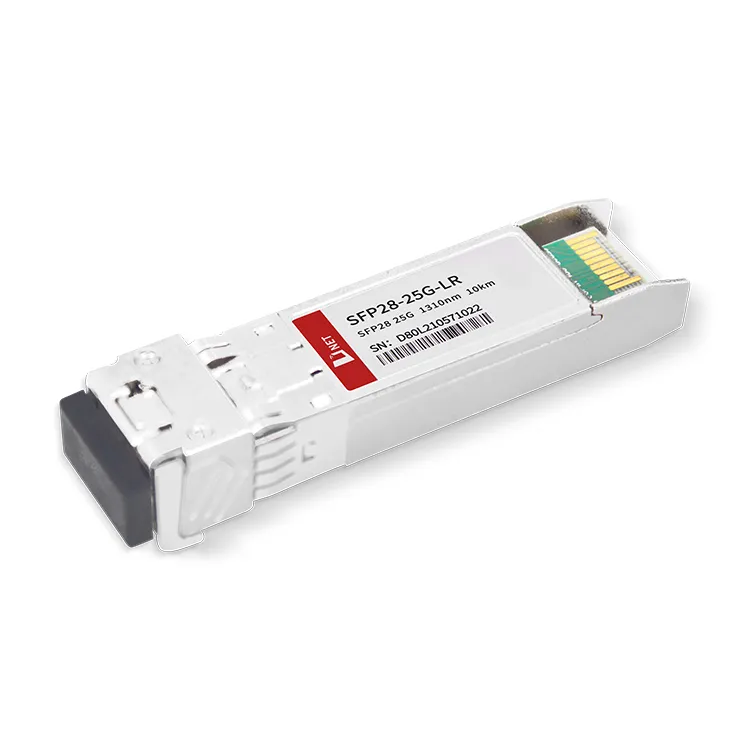

Bộ thu phát SFP28 là các mô-đun hiệu suất cao, tiết kiệm chi phí, có khả năng hỗ trợ tốc độ dữ liệu 25,78Gbps và tạo điều kiện cho khoảng cách truyền 10km qua Cáp quang đơn chế độ (SMF).

Các bộ thu phát này bao gồm ba thành phần chính: bộ phát laser DFB, điốt quang PIN được tích hợp với bộ tiền khuếch đại trở kháng chuyển tiếp (TIA) và bộ điều khiển MCU. Tất cả các mô-đun đều tuân thủ các tiêu chuẩn an toàn laser Loại I.

Chú phổ biến: Nhà sản xuất, nhà cung cấp, nhà máy sản xuất mô-đun thu phát SFP28 25G LR 10KM, Trung Quốc SFP28 25Mô-đun thu phát G LR 10KM

Xếp hạng tối đa tuyệt đối

tham số	Biểu tượng	tối thiểu	Tối đa	Đơn vị
Điện áp cung cấp	vcc	-0.5	4	V
Nhiệt độ bảo quản	Ts	-40	+85	bằng cấp
Độ ẩm hoạt động	-	5	85	%

Điều kiện hoạt động được đề xuất

tham số	Biểu tượng	tối thiểu	Đặc trưng	Tối đa	Đơn vị
Nhiệt độ trường hợp vận hành	Tc	0		+70	bằng cấp
Điện áp cung cấp điện	vcc	3.135	3.30	3.465	V
Nguồn điện hiện tại	Icc			400	ma
Tốc độ dữ liệu			25.78		Gbps

Đặc tính quang và điện

tham số		Biểu tượng		tối thiểu	Đặc trưng	Tối đa	Đơn vị	Ghi chú
Máy phát
Bước sóng trung tâm			λc	1270	1310	1350	bước sóng
Độ rộng quang phổ(-20dB)			Δλ			1	bước sóng
Tỷ lệ triệt tiêu chế độ bên			SMSR	30	-		dB
Công suất đầu ra trung bình			P_ngoài	-6		2	dBm	1
Tỷ lệ tuyệt chủng			phòng cấp cứu	3.5			dB
Nhập dữ liệu vi sai xoay			V_TRONG	180		850	mV	2
Trở kháng vi sai đầu vào			Z_TRONG	90	100	110	Ω
Tắt TX	Vô hiệu hóa			2.0		vcc	V
Tắt TX	Cho phép			0		0.8	V
Lỗi TX	Lỗi			2.0		vcc	V
Lỗi TX	Bình thường			0		0.8	V
Người nhận
Bước sóng trung tâm			λc	1260		1600	bước sóng
Độ nhạy của máy thu						-13.3	dBm	3,4
Quá tải máy thu						2	dBm	3,4
LOS Hủy Khẳng định			LOS_D			-15	dBm
Khẳng định LOS			LOS_A	-30			dBm
Độ trễ LOS				0.5			dB
Dữ liệu đầu ra chênh lệch xoay			V_ngoài	300		900	mV	5
LOS			Cao	2.0		vcc	V
LOS			Thấp			0.8	V

Ghi chú:
1. Nguồn quang được đưa vào SMF.
2. Đầu vào PECL, được ghép nối AC bên trong và được kết cuối.
3. Được đo bằng mẫu thử nghiệm PRBS 231-1 @25,78Gps, BER Nhỏ hơn hoặc bằng 5×10-5.
4. Được đo bằng mẫu thử nghiệm PRBS 231-1 @10.3125Gps, BER Nhỏ hơn hoặc bằng 1×10-12.
Bit 110.3 và bit 118.3 điều khiển chế độ khóa của bộ đếm thời gian bên trong hoặc CDR, Giá trị mặc định là "1".

5. Kết nối AC bên trong.

Bit 110.3 của A2h	Bit 118.3 của A2h	Tốc độ dữ liệu RX	Tốc độ dữ liệu TX	Trạng thái của RX CDR	Trạng thái của TX CDR
Cao/1	Cao/1	24.33G/25.78G	24.33G/25.78G	chọn CDR	chọn CDR
Cao/1	Thấp/0	24.33G/25.78G	9.95G/10.31G	chọn CDR	Bỏ qua CDR
Thấp/0	Cao/1	9.95G/10.31G	24.33G/25.78G	Bỏ qua CDR	chọn CDR
Thấp/0	Thấp/0	9.95G/10.31G	9.95G/10.31G	Bỏ qua CDR	Bỏ qua CDR

Thông tin đặt hàng

Mã sản phẩm	Sự miêu tả
SFP28-25G-LR	Bộ thu phát SFP28 25Gbps, Chế độ đơn, Phạm vi tiếp cận 10km

Câu hỏi thường gặp

1. Bạn có thể đặt SFP+ vào cổng SFP28 không?

Trả lời: Có, nhưng khi kết nối với bộ thu phát SFP+, cổng này chỉ có thể hỗ trợ tốc độ Internet tối đa 10Gbps.

2. QSFP28 và SFP28 là gì?

Đáp: Cả hai đều có kích thước và tiêu chuẩn giao thức khác nhau. Mô-đun SFP28 được định nghĩa là hỗ trợ tốc độ truyền tải của một phương tiện là 25GB và QSFP28 hỗ trợ bốn kênh 25Gbit/s với tổng tốc độ dữ liệu là 100G

3. SFP28 được hỗ trợ tốc độ bao nhiêu?

Trả lời: Mô-đun quang SFP 28 có tốc độ truyền 25Gbps, sử dụng đầu nối LC.
