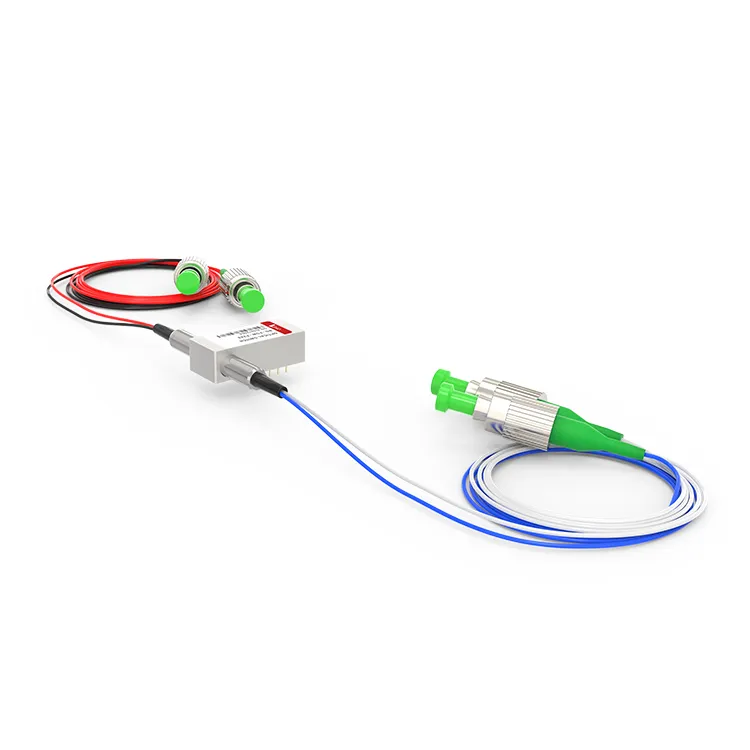

Switch quang cơ F2X2 OPTO

Switch quang cơ F2X2 OPTO
Switch Quang Cơ F2X2 là thiết bị Switch Quang Cơ đầy đủ với 2 cổng vào và 2 cổng ra. Nó sử dụng cấu trúc cơ học để thực hiện chuyển mạch định tuyến tín hiệu quang và chuyển tín hiệu quang từ cổng đầu vào này sang cổng đầu ra khác bằng hoạt động cơ học.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Chi tiết sản phẩm

Công tắc quang cơ F2X2 hoạt động bằng cách định hướng hoặc chặn tín hiệu quang đầu vào để kết nối kênh quang với cáp quang đầu ra. Phiên bản chốt duy trì đường dẫn quang đã chọn ngay cả sau khi tín hiệu ổ đĩa bị loại bỏ, trong khi phiên bản không chốt mặc định ở vị trí bật hoặc tắt khi mất nguồn. Bộ chuyển mạch quang cơ học F2X2 có mức suy hao chèn dưới 1.0dB và thời gian phản hồi nhanh, cho phép chuyển đổi tín hiệu quang ở cấp độ nano giây, từ đó đáp ứng nhu cầu truyền tốc độ cao.

Chú phổ biến: Công tắc quang cơ học f2x2 opto, Nhà sản xuất, nhà cung cấp, nhà máy sản xuất công tắc quang cơ học f2x2 của Trung Quốc

Thông số sản phẩm

Bước sóng hoạt động	1240% 7e1680nm (SM)	Mất chèn	Nhỏ hơn hoặc bằng 1.0dB
Mất phụ thuộc bước sóng	Nhỏ hơn hoặc bằng 0.25dB	Mất phụ thuộc phân cực	Nhỏ hơn hoặc bằng 0.05dB
Mất nhiệt độ phụ thuộc	Nhỏ hơn hoặc bằng 0.20dB	Trả lại tổn thất	SM Lớn hơn hoặc bằng 55dB
Nói chuyện chéo	SM Lớn hơn hoặc bằng 70dB	Chuyển đổi thời gian	Nhỏ hơn hoặc bằng 8ms
Độ lặp lại	Nhỏ hơn hoặc bằng ±0.02dB	Độ bền	Lớn hơn hoặc bằng 10⁷lần
Điện áp hoạt động	3 hoặc 5V	Loại chuyển đổi	Không chốt/chốt
Nhiệt độ hoạt động	－20~＋70 độ	Nhiệt độ bảo quản	－40~＋85 độ
Công suất quang	Nhỏ hơn hoặc bằng 500mW	Kích thước	27.0L×12,5W×8,4H mm

Cấu hình ghim

Kiểu	Tuyến quang	Ổ điện				Cảm biến trạng thái
F2×2	Tuyến quang	Ghim 1	Chân 5	Chân 6	Chân 10	Ghim 2-3	Ghim 3-4	Ghim 7-8	Ghim 8-9
Chốt	P1-P4,P2-P3	--	--	GND	V＋	Đóng	Mở	Mở	Đóng
Chốt	P1-P3,P2-P4	V＋	GND	--	--	Mở	Đóng	Đóng	Mở
Không chốt	P1-P4,P2-P3	--	--	--	--	Đóng	Mở	Mở	Đóng
Không chốt	P1-P3,P2-P4	V＋	--	--	GND	Mở	Đóng	Đóng	Mở

Kích thước cơ học (Đơn vị: mm)

Tuyến quang

Thông tin đặt hàng

RD-FSW

-F2X2-

-Bước sóng-

-Loại công tắc-

-Điện áp-

-Loại sợi-

-Bưu kiện-

-Chiều dài sợi-

-Đầu nối-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Đặc biệt＝0

Chốt＝1

Không chốt＝2

Chốt MINI＝3

MINI Không chốt＝4

Đặc biệt＝0

3V=3

5V=5

Đặc biệt＝0

SM28=1

50/125=5

62.5/125=6

Đặc biệt＝0

Sợi trần=1

Ống 900um=3

Đặc biệt＝0

0.25m=1

0.5m=2

1.0m=3

Đặc biệt＝0

Không có=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LC song công=8

Đặc biệt＝0

Câu hỏi thường gặp

Câu hỏi: Công tắc quang cơ học F2X2 có hỗ trợ điều khiển từ xa không?

Trả lời: Có, nhiều bộ chuyển mạch quang cơ F2x2 cung cấp khả năng điều khiển từ xa, cho phép thực hiện các hoạt động chuyển mạch từ xa và giám sát trạng thái thông qua giao diện điều khiển hoặc giao tiếp.

Câu hỏi: Công tắc cơ opto F2x2 nhanh như thế nào?

Trả lời: Công tắc quang cơ học F2X2 có thời gian phản hồi nhanh và có khả năng chuyển đổi đường dẫn quang trong vòng nano giây.
