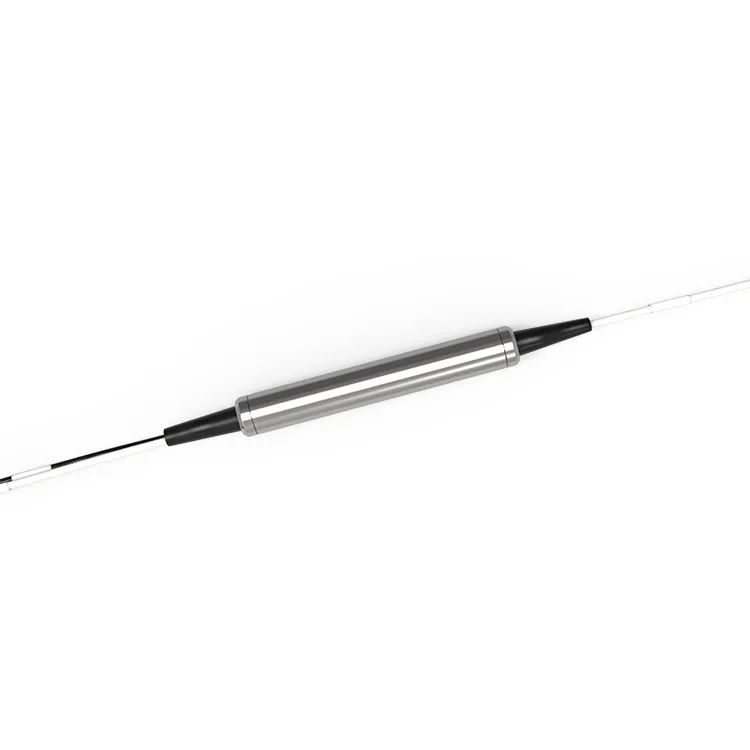

Bộ lọc OTDR Thành phần FWDM 1625nm

Thành phần OTDR FWDM 1625 của D-NET, sử dụng công nghệ TFF (Thin Film Filter), tổn hao chèn thấp, có độ tin cậy và ổn định tuyệt vời. Bộ lọc OTDR 1625 phù hợp cho hệ thống giám sát đường cáp quang, OTDR.

Gửi yêu cầu

Mô tả

Thông số kỹ thuật

Mô tả sản phẩm

OTDR (Optical Time Domain Reflectometer) là công nghệ được sử dụng để phát hiện sự phản xạ và mất tín hiệu trong các liên kết truyền thông cáp quang. FWDM OTDR 1625nm là thành phần lọc dùng để lọc các tín hiệu quang có bước sóng không phải 1625nm, phù hợp với công nghệ FWDM là công nghệ có thể truyền tín hiệu quang nhiều bước sóng trong một sợi quang. Bằng cách sử dụng thành phần OTDR FWDM 1625, chúng ta có thể lọc tín hiệu của các bước sóng khác trong quá trình thử nghiệm và chỉ tập trung vào các tín hiệu của bước sóng mục tiêu, cải thiện độ chính xác và độ chính xác của phép đo.

Ứng dụng

● Bộ khuếch đại quang
● CATV
● máy OTDR

Chú phổ biến: Bộ lọc OTDR Thành phần FWDM 1625nm, Nhà sản xuất, nhà cung cấp, nhà máy Bộ lọc OTDR 1625nm FWDM Trung Quốc

Thông số sản phẩm

Bước sóng	TX1625 RX1310/1490/1550nm	Công nghệ	TFF (Bộ lọc màng mỏng)
Băng thông	1600 ~ 1670nm	Sự phản xạ	1260~1580
gợn sóng băng thông	Nhỏ hơn hoặc bằng 0.30dB	IL @ Passband	Nhỏ hơn hoặc bằng 0.60dB
gợn sóng phản xạ	Nhỏ hơn hoặc bằng 0.20dB	IL @ Phản ánh	Nhỏ hơn hoặc bằng 0,40dB
Cách ly truyền dẫn (kênh adj)	Lớn hơn hoặc bằng 30dB	Cách ly truyền dẫn (kênh không điều chỉnh)	Lớn hơn hoặc bằng 50dB
Cách ly phản xạ	Lớn hơn hoặc bằng 15dB	Mất phụ thuộc phân cực	Nhỏ hơn hoặc bằng 0.1dB
Phân tán chế độ phân cực	Nhỏ hơn hoặc bằng 0.2ps	Ổn định nhiệt	Nhỏ hơn hoặc bằng 0.005N
Chỉ đạo	Lớn hơn hoặc bằng 50dB	Mất mát trở lại	Lớn hơn hoặc bằng 45dB
Xử lý năng lượng quang	Nhỏ hơn hoặc bằng 500mW	Nhiệt độ	Vận hành -40 đến 85 độ Lưu trữ -40 đến 85 độ
Loại sợi	SMF-28e	Kích thước gói	Thép ∮5,5 x L34mm ABS 902010nm

Ghi chú.
1) Tất cả các thông số kỹ thuật đều dựa trên các thiết bị không có đầu nối và được đảm bảo về bước sóng, độ phân cực và nhiệt độ.
2) Giá trị PMD và độ phân tán màu được đảm bảo theo thiết kế.
3) Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước

Thông tin đặt hàng

tiền đạo	- Bưu kiện	-Loại kết nối	U/A	-1625	-Loại sợi	- Chiều dài sợi
	S: Thép	0: Không có đầu nối	U: UPC		9: Sợi quang 0.9mm	005: 0.5+/-0.1m
	B:HỘP ABS	1: LC	Đáp: APC		20:2.0mm	01: 1.0+/-0.1m
	Người khác	2: SC			30:2.0mm	người khác
		3: FC			Người khác
		4: Khác

Câu hỏi thường gặp

Hỏi: Chức năng của FWDM OTDR 1625nm là gì?

Trả lời: Chức năng của bộ lọc OTDR 1625 là cho phép truyền nhiều tín hiệu quang qua một sợi cáp quang, do đó làm tăng hiệu quả và tốc độ truyền dữ liệu trong mạng.

Hỏi: OTDR là gì và nó hoạt động như thế nào?

Trả lời: OTDR (Máy đo phản xạ miền thời gian quang) là thiết bị sử dụng các xung quang để đo các đặc tính độ dài, độ suy giảm và tổn hao của cáp quang. Nó gửi xung laser công suất cao vào sợi quang và sau đó đo ánh sáng phản xạ để xác định tình trạng của cáp.
